Procast. Работа и обсуждение. Часть 3

mdmitry

Местный
Регистрация
12 Фев 2011
Сообщения
134
Реакции
5
Credits
0
Здравствуйте! Подскажите, пожалуйста, как в ProCast смоделировать засыпку зеркала металла экзотермической смесью, а в частности ее опускание с уровнем металла. Пробовали задавать засыпку дополнительным объемом type exotermic, но разницы в расчете с засыпкой и без не получилось. Такое ощущение, что этот объем никак не взаимодействует со слитком.

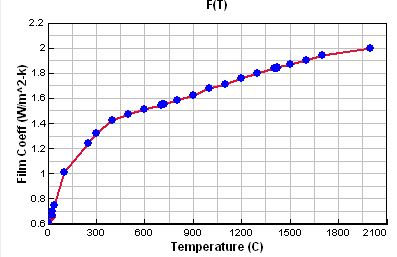

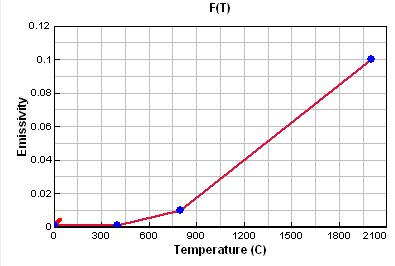

Я задаю через граничные условия:




Наtалия

Турист
Регистрация
11 Фев 2015
Сообщения
5
Реакции
0
Credits
10
mdmitry, большое спасибо. Но дело в том, что мне нужно сравнить эффект от двух видов засыпок, и просчитать варианты с разным их количеством, поэтому и пыталась задать через дополнительный объем.


liteischikpasha

Турист
Регистрация
27 Май 2017
Сообщения
1
Реакции
0
Credits
2
Добрый день! Кто-нибуть работал уже в Procast 2015 и VE10.7 ? В частности интересует моделирование ЛГМ, изменилось ли что-то для этого процесса?


toll2012

Турист
Регистрация
29 Авг 2017
Сообщения
1
Реакции
0
Credits
2
Пожалуйста подскажите як в procast получить коэффициент теплопередачи между отливкой и формой, я так понимаю для цього есть якийсь модуль в QuikCAST ?


Ig-Man

Турист
Регистрация
24 Янв 2011
Сообщения
46
Реакции
0
Credits
92
Пару часов считает на 8 процах, потом всегда выдает такую ошибку:
MPI Application rank 0 exited before MPI_Finalize() with status 1
mpid: Internal Error: mpid lost connection to mpirun: exiting
Может быть что-то с настройками?


Ig-Man

Турист
Регистрация
24 Янв 2011
Сообщения
46
Реакции
0
Credits
92
При запуске "Data Checks" получаю предупреждения "Process Conditions"->"Same entities have both Process and Interface conditions" и перечень Symetry_1, Velisity_1, Temperature_1, Heat_1 с восклицательным знаком.
Что надо поправить, чтобы не было предупреждений?


mdmitry

Местный
Регистрация
12 Фев 2011
Сообщения
134
Реакции
5
Credits
0
При запуске "Data Checks" получаю предупреждения "Process Conditions"->"Same entities have both Process and Interface conditions" и перечень Symetry_1, Velisity_1, Temperature_1, Heat_1 с восклицательным знаком.
Что надо поправить, чтобы не было предупреждений?

можно файл .vdb?


Polymet

Местный
Регистрация
6 Ноя 2010
Сообщения
250
Реакции
108
Credits
6
Аналогично. VDB не открывается. Проверь и перезалей


Ig-Man

Турист
Регистрация
24 Янв 2011
Сообщения
46
Реакции
0
Credits
92
Для просмотра ссылки Войди или Зарегистрируйся. Проверил скачанный, у меня открылся
Действительно файл битый оказался, не открывался. Новый сохранил, с сеткой почаще. Чтобы расчет был больше 2 часов. У меня через 2 часа расчет прекращается и пишет "mpid: Internal Error: mpid lost connection to mpirun: exiting". У вас так же?
"Data Checks" с предупреждениями Для просмотра ссылки Войди или Зарегистрируйся. Что надо поправить, чтобы не было предупреждений?
Спасибо заранее!


mdmitry

Местный
Регистрация
12 Фев 2011
Сообщения
134
Реакции
5
Credits
0
Для просмотра ссылки Войди или Зарегистрируйся. Проверил скачанный, у меня открылся
Действительно файл битый оказался, не открывался. Новый сохранил, с сеткой почаще. Чтобы расчет был больше 2 часов. У меня через 2 часа расчет прекращается и пишет "mpid: Internal Error: mpid lost connection to mpirun: exiting". У вас так же?
"Data Checks" с предупреждениями Для просмотра ссылки Войди или Зарегистрируйся. Что надо поправить, чтобы не было предупреждений?
Спасибо заранее!

Почему сетка всего 11 млн??=)) Не меньше 100 млн, чтобы точно уж посчитать=))

Я уменьшил количество элементов в сетке, чтобы посчитать побыстрее. Расчет прошел без замечаний, хотя те же замечания показал прокаст. Вот результаты расчета и сам файл vdb:
Для просмотра ссылки Войди или Зарегистрируйся


Ig-Man

Турист
Регистрация
24 Янв 2011
Сообщения
46
Реакции
0
Credits
92
Спасибо за расчет, у меня получался похожий результат.
Но специально почаще сетку делал, чтобы считала больше 2 часов. Говорю же после 2 часов расчета - прекращает считать. Каждый раз для продолжения приходится "рестарт" делать с продолжением расчета.У вас так же?
И как от Предупреждений избавиться?
