Procast. Работа и обсуждение. Часть 3

[Krendus]

Согласен, что малясь кривовато, но не знаю как еще объяснить=)) Сделать требуется вот так:
Для просмотра ссылки Войди или Зарегистрируйся

Попробуйте вот так: в contour panel выбрать тип результата shrinkage porosity, а в боксе picture types указать slice и нажать на пиктограмму справа: далее добавить сечение, в котором вы хотите видеть результаты и перейти на вкладку Scan, где указать нужное вам кол-во "нарезок". Нажмете play и получите результат.
А вообще-то, все это очень доступно расписано в хелпе.



[mdmitry]

Попробуйте вот так: в contour panel выбрать тип результата shrinkage porosity, а в боксе picture types указать slice и нажать на пиктограмму справа: далее добавить сечение, в котором вы хотите видеть результаты и перейти на вкладку Scan, где указать нужное вам кол-во "нарезок". Нажмете play и получите результат.
А вообще-то, все это очень доступно расписано в хелпе.

Сделал как написано, но в сохраненном видео файле плоскость не двигается, хотя я поставил 100 в нарезке и при нажатии нажатии проиграть в самой программе плоскость проходит. В чем проблема?



[stjonny]

Господа! Как промоделировать затвердевание отливки в ПГФ, при этом отливка никак не сообщается с атмосферой, то есть нет ни выпоров, ни стояка.

В окне HTC менеджера пустота, что я делаю не так? Отливку загружаю в формате IGS, форму делаю через basic shapes.



[grekbig]

форму делаю через basic shapes

а после того как тела создавали делали сборку (assembly) и пересчитывали объемы (compute volume)?



[LeodVin]

Всем доброго времени суток.
Может кто-нибудь помочь? Дело в том, что провел расчеты в PROCast 2013, все данные выведены в файл *g.unf. Запустил visual viewer (cast) 9.6, но при попытке открыть данный файл он выдает ошибку: Failed to load file. Что не так?



[grekbig]

Всем доброго времени суток.
Может кто-нибудь помочь? Дело в том, что провел расчеты в PROCast 2013, все данные выведены в файл *g.unf. Запустил visual viewer (cast) 9.6, но при попытке открыть данный файл он выдает ошибку: Failed to load file. Что не так?

а все файлы расчета находятся в одной папке? visual cast и visual viewer это не одно и тоже. если открываете unf файл из visual cast то ничего не выйдет, сверху слева в applications надо выбрать visual viewer.
можно из visual cast открыть vdb файл, а после через applications -> visual viewer, автоматически откроется результат расчета



[LeodVin]

а все файлы расчета находятся в одной папке? visual cast и visual viewer это не одно и тоже. если открываете unf файл из visual cast то ничего не выйдет, сверху слева в applications надо выбрать visual viewer.
можно из visual cast открыть vdb файл, а после через applications -> visual viewer, автоматически откроется результат расчета

Все файлы расчета находятся в одной папке. Файл g.unf запускаю в visual viewer. При открытия файла vdb в visual cast с последующим переходом visual viewer программа вылетает.



[avmon]

Вообще, файл *g.unf содержит в себе только сетку, расчетных полей в нем нет. Видимо, либо остальные файлы отсутствуют, либо запись шла с ошибкой. Например, кончилось место на диске, диск был недоступен и т.д.



[avmon]

2. CAFE
Всех заинтересованных, чтобы "освежить" тему, отправляю к своему посту #801:
http://dumpz.ws/showthread.php?t=54467&page=41
Помнится спрашивал avmon(a), как с этим ограничением в ProCAST2014.0 но ....

Да вроде же состоялась беседа )))



[Polymet]

Да вроде же состоялась беседа )))

"Непонятки". Выходит беседа - "незавершенкой" оказалась .
Вопрос был поставлен здесь (#163)
http://dumpz.ws/showthread.php?t=63133&page=9
а ответа не припомню. :ugu:
Или что-то пропустил?



[avmon]

Да, что-то я пропустил... или не знал что ответить... Ну не помню я )))



[LeodVin]

Всем доброго времени суток. Нужна помощь. Возникают проблемы с заданием материала в модуле visual cast. При попытке назначить материала на тело отливки и форму программа выдает сообщение: Fatal Error at file "", line 0, column 0
Message: An exception occurred! Type:RuntimeException, Message:The primary document entity could not be opened. Id=. Кто-нибудь сталкивался с такой проблемой? Помогите плиз.



[ALLonlyforME]

Всем привет! Установил VE 10.0 и появилась следующая проблемка. Когда закрываю проект во вьювере и перехожу на вижуал-каст и пытаюсь открыть другой проект - зависает программа. Такая проблема и на VE 9.6. Хотя проблема не критична, но хотелось бы все равно понять причину.



[sentetsu]

Подскажите пожалуйста, как интерпретировать значения пористости (shrinkage porosity), которое выводится в процентах.
И такой же вопрос по критерию Нияма. Почитал пару статей по нему, но пока вопрос остается открытым. Заранее благодарен.



[mdmitry]

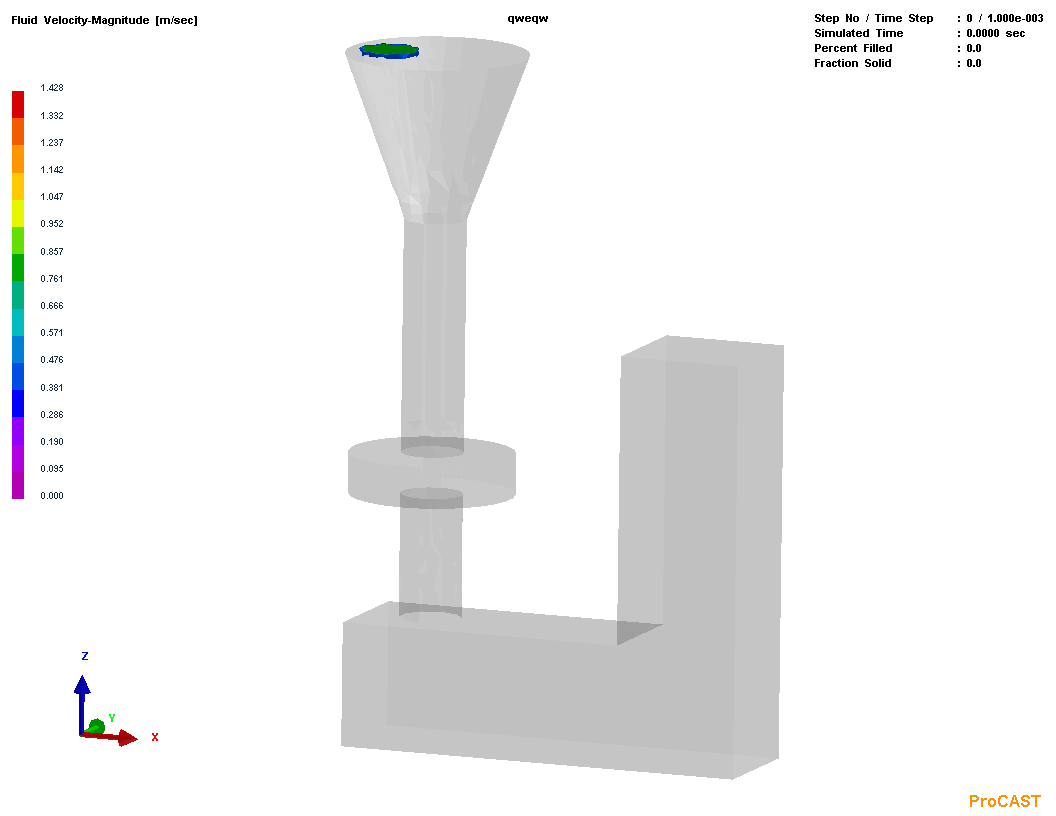

Ребят, помогите, пжл. Такая проблема: требуется посчитать отливку с фильтром, я все сделал:
Для просмотра ссылки Войди или Зарегистрируйся
но смотрю результаты, струя металла пролетает фильтр и не меняет скорости, ведь такого быть не должно!!

Что я делаю не так??
