LVMFlow. Работа и обсуждение...

rsm444

Местный
Регистрация
27 Янв 2011
Сообщения
190
Реакции
29
Credits
0
Для просмотра ссылки Войди или Зарегистрируйся

NovaFlow_Solid_CV_v4.3r6 для работы на мой взгляд не годится. На тот момент внедряли метод контрольных объёмов и он тогда был сырой. На сегодняшний день они довели его до ума.
Посмотрите в личку


maikl0775

Турист
Регистрация
15 Фев 2016
Сообщения
10
Реакции
0
Credits
20
rsm444 cпасибо! Материалы скачал, но их приобщить к своей программе не удалось не тот формат.


rsm444

Местный
Регистрация
27 Янв 2011
Сообщения
190
Реакции
29
Credits
0
rsm444 cпасибо! Материалы скачал, но их приобщить к своей программе не удалось не тот формат.


maikl0775, ещё раз, Вам не нужно работать в этой программе, Вам нужно посвежее. Личку читали?


maikl0775

Турист
Регистрация
15 Фев 2016
Сообщения
10
Реакции
0
Credits
20
Да прочитал, спасибо.Ппопытаюсь скачать программу.


maikl0775

Турист
Регистрация
15 Фев 2016
Сообщения
10
Реакции
0
Credits
20
Здравствуйте!
Может кто нибудь пояснить почему в модуле "Напряжения" % линейного смещения по осям превышает общепринятые нормы 2-2,2% которые закладываются в оснастке на усадку сплава (сталь 35Л). и составляет 2,9% и 3,3%.

Скрин для примера

Последнее редактирование модератором:

rsm444

Местный
Регистрация
27 Янв 2011
Сообщения
190
Реакции
29
Credits
0
Здравствуйте!
Может кто нибудь пояснить почему в модуле "Напряжения" % линейного смещения по осям превышает общепринятые нормы 2-2,2% которые закладываются в оснастке на усадку сплава (сталь 35Л). и составляет 2,9% и 3,3%.

Скрин для примера

Плюньте Вы на этот модуль. Если Вы занимаетесь сталью 35Л, гравитационноё литьё в ПГС или ХТС, единственное, что Вас может заинтересовать - это расчёт на трещины, который ЛВМ, как и все другие программы реалистично не считают.

А процент усадки в оснастке на обычную сталь (2%), в большинстве случаев катит, но не всегда, тогда, по факту дорабатываем оснастку, и ни какие программы здесь не помогут (даже, если Вам кто-то здесь скажет другое).


maikl0775

Турист
Регистрация
15 Фев 2016
Сообщения
10
Реакции
0
Credits
20
Да в жизни-то понятно что в основном 2% катит. Расчет в модуле напряжения это мой первый опыт. Спасибо за совет.


maikl0775

Турист
Регистрация
15 Фев 2016
Сообщения
10
Реакции
0
Credits
20
Здравствуйте!
Кто нибудь может дать информацию по базе материалов, а именно по формовочным смесям ПГС. В базе они под номерами, в свойствах материала не указаны влажность и прочность смеси или может я их не нашел?


ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55
Здравствуйте!
Кто нибудь может дать информацию по базе материалов, а именно по формовочным смесям ПГС. В базе они под номерами, в свойствах материала не указаны влажность и прочность смеси или может я их не нашел?

В папке DOC лежит файл
Состав материалов форм.PDF
Там все написано.


Hammer574

Местный
Регистрация
11 Ноя 2008
Сообщения
151
Реакции
16
Credits
29
Добрый день.
Подскажите как задать канал водяного охлаждения при кокильном литье. В мануале рассматривается случай когда берется отливка без оснастки и добавляется 3Д тело "трубки охлаждения" далее строится сборка, а после создания сетки функцию кокиля выполняет сгенерированная форма - кубик. При варианте когда в сборку включены основные элементы кокиля (обкладки, поддон, вставки, стержни) канал охлаждения обрезается на входе в любое из 3Д тел. Как решить данную проблему.
Для просмотра ссылки Войди или Зарегистрируйся

Последнее редактирование модератором:

ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55
Добрый день.
Подскажите как задать канал водяного охлаждения при кокильном литье. В мануале рассматривается случай когда берется отливка без оснастки и добавляется 3Д тело "трубки охлаждения" далее строится сборка, а после создания сетки функцию кокиля выполняет сгенерированная форма - кубик. При варианте когда в сборку включены основные элементы кокиля (обкладки, поддон, вставки, стержни) канал охлаждения обрезается на входе в любое из 3Д тел. Как решить данную проблему.
Для просмотра ссылки Войди или Зарегистрируйся

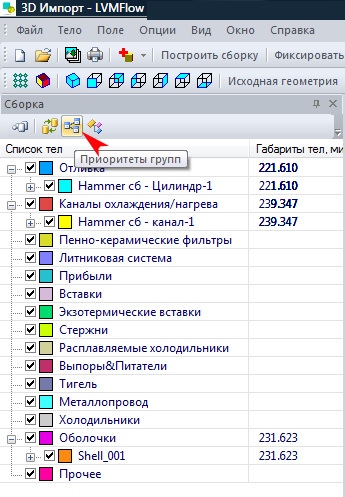

Нажмите на пиктограмму приоритет групп в Import3D

Пришлите этот список и по возможности выложите CVG файл, который Вы создали.
Попробую разобраться в чем дело.
