Всем привет. Осваиваю программу LVMFlow. Столкнулся с такой проблемой, программа не считает усадку нижних прибылей. В других местах все нормально. В чем может быть проблема? На других деталях бывает такая же фигня.


ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55
Всем привет. Осваиваю программу LVMFlow. Столкнулся с такой проблемой, программа не считает усадку нижних прибылей. В других местах все нормально. В чем может быть проблема? На других деталях бывает такая же фигня.

Сразу ответить сложно, надо видеть процесс.
Как всегда, если есть возможность выложите файлы CVG и PSP.
Посмотрю.


rsm444

Местный
Регистрация
27 Янв 2011
Сообщения
190
Реакции
29
Credits
0
Всем привет. Осваиваю программу LVMFlow. Столкнулся с такой проблемой, программа не считает усадку нижних прибылей. В других местах все нормально. В чем может быть проблема? На других деталях бывает такая же фигня.

Бывает, что не только прибыль питает отливку, но и отливка прибыль. У Вас, похоже, отливка и верхние прибыли очень "хорошо" пропитали нижние прибыли.


Yanec

Турист
Регистрация
31 Янв 2014
Сообщения
24
Реакции
0
Credits
48
Сразу ответить сложно, надо видеть процесс.
Как всегда, если есть возможность выложите файлы CVG и PSP.
Посмотрю.

Вот эти файлы, если правильно понял.
Для просмотра ссылки Войди или Зарегистрируйся
Для просмотра ссылки Войди или Зарегистрируйся

Бывает, что не только прибыль питает отливку, но и отливка прибыль. У Вас, похоже, отливка и верхние прибыли очень "хорошо" пропитали нижние прибыли.
Это вряд ли, нижняя часть кристаллизуется в последнюю очередь.


ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55
Вот эти файлы, если правильно понял.
Для просмотра ссылки Войди или Зарегистрируйся
Для просмотра ссылки Войди или Зарегистрируйся


Это вряд ли, нижняя часть кристаллизуется в последнюю очередь.

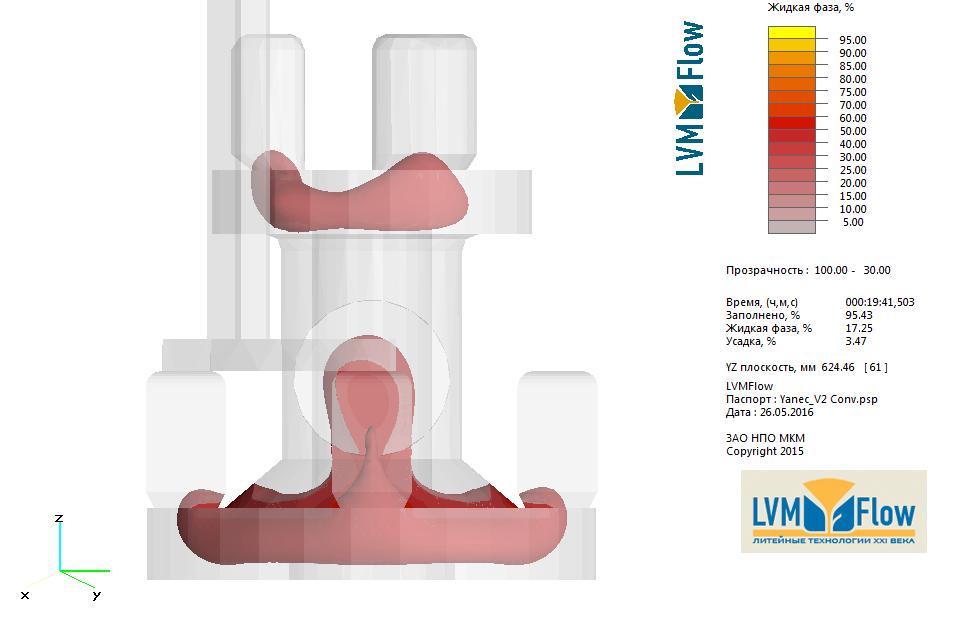

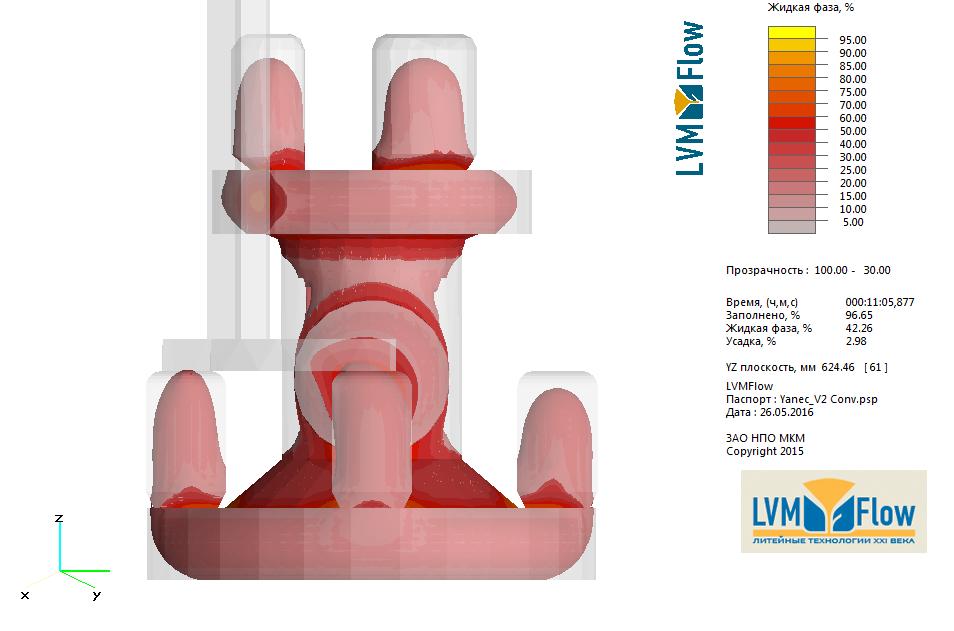

Как сказал rsm444, действительно отливка и верхние прибыли пропитали
нижние прибыли. Это хорошо видно на ролике, который показывает,
как происходило затвердевание. На полупрозрачной модели отражается,
только жидкая часть расплава. Нижние прибыли кристаллизуются раньше,
чем тело отливки.




Ролик здесь:
Для просмотра ссылки Войди или Зарегистрируйся

!Немного изменил исходные данные. Считал с конвекцией.
Для такой большой и массивной отливки это важно.

Последнее редактирование модератором:

Yanec

Турист
Регистрация
31 Янв 2014
Сообщения
24
Реакции
0
Credits
48
ChatNoir, что в таком случае можете порекомендовать? Убрать нижние прибыля и нарастить верхние?


rsm444

Местный
Регистрация
27 Янв 2011
Сообщения
190
Реакции
29
Credits
0
Изменить разъём на 90 градусов и ко всем тепловым узлам поставить нормальные прибыли, которые бы затвердевали позднее тела отливки.


Yanec

Турист
Регистрация
31 Янв 2014
Сообщения
24
Реакции
0
Credits
48
Изменить разъём на 90 градусов и ко всем тепловым узлам поставить нормальные прибыли, которые бы затвердевали позднее тела отливки.

Немного не понял, про какой разъем речь.


rsm444

Местный
Регистрация
27 Янв 2011
Сообщения
190
Реакции
29
Credits
0
Немного не понял, про какой разъем речь.

Набок положите деталь и сделайте прибыли к обоим фланцам и обеим бонкам (или что там), которые у вас совсем не пропитаны.


Yanec

Турист
Регистрация
31 Янв 2014
Сообщения
24
Реакции
0
Credits
48
Набок положите деталь и сделайте прибыли к обоим фланцам и обоим бонкам (или что там), которые у вас совсем не пропитаны.

Была такая мысль, только мы льем ее в песок ЛГМ, центральное отверстие у нас в таком случае не заформуется.


rsm444

Местный
Регистрация
27 Янв 2011
Сообщения
190
Реакции
29
Credits
0
Была такая мысль, только мы льем ее в песок ЛГМ, центральное отверстие у нас в таком случае не заформуется.

Не знаю ЛГМ.
Чё-то я сомневаюсь, что в ЛГМ никак нельзя изменить расположение отливки в форме.
Но если это действительно так, то лучше бы тогда большой фланец сделать вверху, прибыли нужны везде (и на обоих фланцах и на бонках) и прибыли должны быть не "игрушечные". На нижнем фланце их необязательно располагать сверху, они могут быть и отводными, на бонках, при таком расположении, они само-собой будут отводные.

Последнее редактирование модератором:

ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55
ChatNoir, что в таком случае можете порекомендовать? Убрать нижние прибыля и нарастить верхние?

Так программа и нужна для того, чтобы проверять свои идеи
и технологические решения.

Предлагаю Вам сделать расчет питателей в LVMFlowCV.
Для этого надо промоделировать отливку без прибылей и литниковой системы,
без расчета дефектов.
Посмотреть после расчета, поле "Тепловой модуль".
В тепловых узлах LVMFlow позволяет
рассчитать необходимый объем прибыли.

В HELP ( F1) есть информация, о том, как это сделать.

Так же информацию и видеоролик можно скачать здесь.
Для просмотра ссылки Войди или Зарегистрируйся
Там короткая инструкция и видео по расчету питателей.

Поэкспериментируйте.
Да, еще. Во время пробных расчетов не надо делать
очень маленький размер ячейки сетки. Считайте на крупной ( 15 -20 мм ).
А когда придете к какому либо подходящему варианту,
размер ячейки можно уменьшить до 8-10 мм ( в этом конкретном случае ).

Последнее редактирование модератором:

IvAlAl

Местный
Регистрация
14 Мар 2009
Сообщения
45
Реакции
4
Credits
88
Подскажите, пожалуйста, "научили" ли прогу LVMFlow считать ЛГМ процесс. Если нет, то какой симуляционной программой посоветуете воспользоваться?


ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55
Подскажите, пожалуйста, "научили" ли прогу LVMFlow считать ЛГМ процесс. Если нет, то какой симуляционной программой посоветуете воспользоваться?

Нет. Пока не научили....
