Окно появлятся, но все поля пустые. Активны строки с 3 по 7 (там, где стоит значение 3.0). Какие параметры и куда вводить? Подскажите, please.

В Вашей БД нет материалов для фильтра.
Что надо сделать:
- Запустить модуль database.exe
- Выбрать в классе МАТЕРИАЛЫ ФОРМ материал из которого будет состоять фильтр.
- Выбрать меню Копирование материала
- В появившемся окне выбрать тип ФИЛЬТР и изменить имя материала
- Выйти из БД с сохранением.
Теперь, когда Вы запустите модуль Начальные установки,
у Вас высветится правильное окно, где задается начальная температура фильтра.
Для задания параметров фильтра Вам необходимо нажать пиктограмму ФИЛЬТРЫ. Она расположена под основным меню. Там можно задать размер ячеек и и их плотность расположения.

Успехов.


sergio32z

Турист
Регистрация
24 Янв 2011
Сообщения
9
Реакции
2
Credits
18
Вопрос по п.4 - тип материала "фильтр" отсутствует...


sergio32z

Турист
Регистрация
24 Янв 2011
Сообщения
9
Реакции
2
Credits
18
Вроде нормальная версия, взял на ру-трекере...
Спасибо, получилось! :beer:


rsm444

Местный
Регистрация
27 Янв 2011
Сообщения
190
Реакции
29
Credits
0
ChatNoir, 4.5 у нас когда появится?


Ig-Man

Турист
Регистрация
24 Янв 2011
Сообщения
46
Реакции
0
Credits
92
на отливке есть перегородки толщиной 0,8 мм. если размер ячейки установить меньше 1,5 мм - то считать отказывается. можно как-нибудь размер сетки отдельно задавать?
спасибо!


ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55
на отливке есть перегородки толщиной 0,8 мм. если размер ячейки установить меньше 1,5 мм - то считать отказывается. можно как-нибудь размер сетки отдельно задавать?
спасибо!

Может памяти не хватает? Что программа говорит?
Какие сообщения?

Для перегородки толщиной 0,8 мм ячейки размером 2 мм достаточно будет, чтобы посчитать правильно.


Ig-Man

Турист
Регистрация
24 Янв 2011
Сообщения
46
Реакции
0
Credits
92
Может памяти не хватает? Что программа говорит?
Какие сообщения?

Для перегородки толщиной 0,8 мм ячейки размером 2 мм достаточно будет, чтобы посчитать правильно.

ага, прога говорит, что памяти не хватает - ОЗУ 4Гб...а как это понять, что для стенки 0,8мм достаточно ячейки размером 2мм? какая-то не прямая зависимость. может поясните как задавать размер ячеек?
спасибо!


ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55
ага, прога говорит, что памяти не хватает - ОЗУ 4Гб...а как это понять, что для стенки 0,8мм достаточно ячейки размером 2мм? какая-то не прямая зависимость. может поясните как задавать размер ячеек?
спасибо!

При выборе ячейки исходите из объема памяти на Вашем компьютере и времени расчета. Нельзя дать единого алгоритма выбора размера ячейки, поскольку его не существует. Многое зависит от конструкции моделируемой отливки. Если она вся тонкостенная ( по 0.8 ), то тут придется искать компьютер с большей памятью и большей производительностью. Но если имеются немного тонкостенных мест, то ячейку можно выбирать покрупнее и пренебречь точностью расчета в этих местах. В принципе, размер ячейки равный 3-5 размерам самого тонкого места дает приемлимые результаты.
Для себя можете провести эксперимент. Возьмите отливку с тонким местом и сделайте 3-4 расчета постепенно увеличивая размер сетки.
Посмотрите, как это влияет на конечный результат. Как правило место расположения дефектов остается то же, а вот размытость их возрастает.

Покажите, как отливка Ваша выглядит, быть может дам какие-то рекомендации по выбору размера ячейки.

Последнее редактирование модератором:

wage13

Местный
Регистрация
5 Мар 2011
Сообщения
137
Реакции
10
Credits
0
ChatNoir, 4.5 у нас когда появится?
rsm444, :D Надежда умирает последней?
ChatNoir-у, похоже, как моему начальнику, лучше чтоб мы чертили на кульмане и искали усадку методом вписанных сфер. Зато ChatNoir всегда безотказно расскажет, что умеет его версия 4.5.
Без обид. Если вы разработчик или продавец этого софта, то понятно почему не делитесь с нами.
Но если вы, также как мы, работаете на заводе, то ХЗ, че тут жаться то?
:pardon: непонятно

Последнее редактирование модератором:

ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55
rsm444, :D Надежда умирает последней?
ChatNoir-у, похоже, как моему начальнику, лучше чтоб мы чертили на кульмане и искали усадку методом вписанных сфер. Зато ChatNoir всегда безотказно расскажет, что умеет его версия 4.5.
Без обид. Если вы разработчик или продавец этого софта, то понятно почему не делитесь с нами.
Но если вы, также как мы, работаете на заводе, то ХЗ, че тут жаться то?
:pardon: непонятно

То, что я не делюсь версией 4.5 обусловлено несколькими причинами:
- Что пришло по халяве , оно и идет дальше так же,
а вот за что денюшку заплатил, да еще договор подписал,
тут извините.
- Далее форум тут посвящен вопросам работы с LVMFlowCV,
а не взлома. По вопросам получения ломанной версии лучше идти туда.
Вдруг помогут.
- Да и полной уверенности нет, что ломанная версия правильно работать будет. Разработчики сейчас народ хитрый, алгоритмы защиты все время меняют...

Поэтому ко мне лучше с вопросами по работе LVMFlowCV обращайтесь.
Чем смогу помогу.


ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55

Файлы посмотрел. Но сегодня работы много было. Не успеваю.
На первый взгляд можно попробовать использовать две плоскости симметрии и расчитывать четвертинку. Экономия в четыре раза.
Тут можно будет размер ячейки задать и 0.8

Завтра попробую построить модель и показать.


wage13

Местный
Регистрация
5 Мар 2011
Сообщения
137
Реакции
10
Credits
0
ChatNoir, может вот такую отливочку через 4,5 прогонишь Для просмотра ссылки Войди или Зарегистрируйся. Немного изменили литниковую систему,в итоге на гидроиспытаниях 40% готовых деталей потекло, а прокаст молчал. Хотя не совсем молчал, нашел 1% пористость, но на 25% отливок раковины видимые глазом. Выплавляшки, сталь 09Х16Н4БЛ, Т заливки 1650, Т формы 800 (кварцевый песок).


ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55

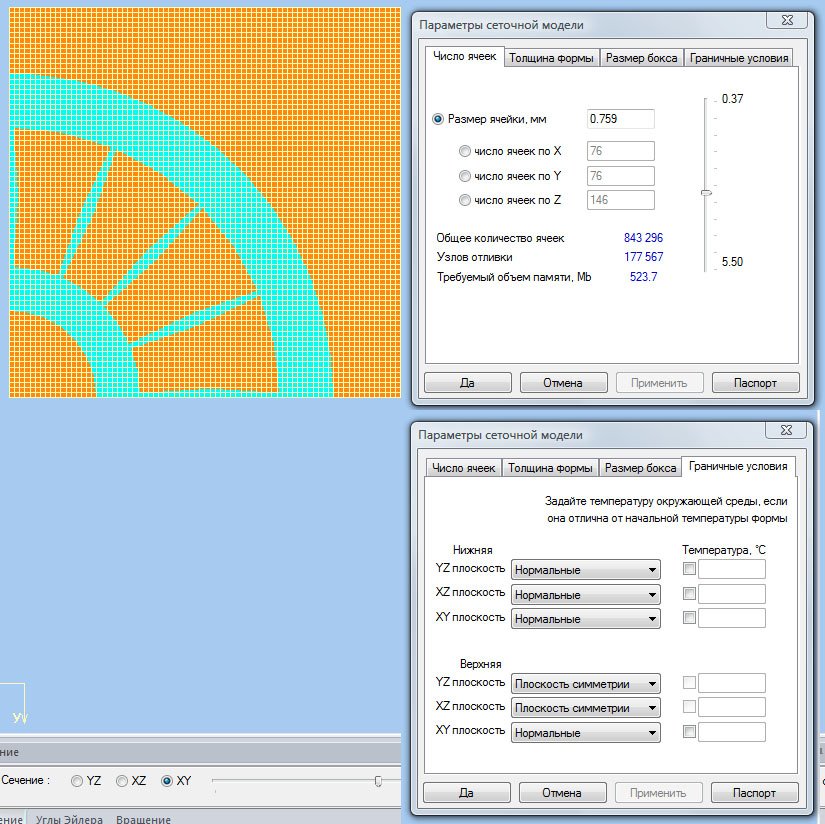

Я построил такую сетку с использованием плоскостей симметрии.
Экономия памяти получилась. Попробуйте посчитать такой вариант.
