4 ChatNoir: спасибо. понятно - но это когда без ЛПС. а когда, именно целая отливка (т.к. на кусте 4 шт.) + 1/4 ЛПС: какой максимальный размер ячейки не повлияет на результат вычислений?


ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55
ChatNoir, может вот такую отливочку через 4,5 прогонишь Для просмотра ссылки Войди или Зарегистрируйся. Немного изменили литниковую систему,в итоге на гидроиспытаниях 40% готовых деталей потекло, а прокаст молчал. Хотя не совсем молчал, нашел 1% пористость, но на 25% отливок раковины видимые глазом. Выплавляшки, сталь 09Х16Н4БЛ, Т заливки 1650, Т формы 800 (кварцевый песок).

Посчитал. Результаты положил сюда:Для просмотра ссылки Войди или Зарегистрируйся

Вот несколько картинок:

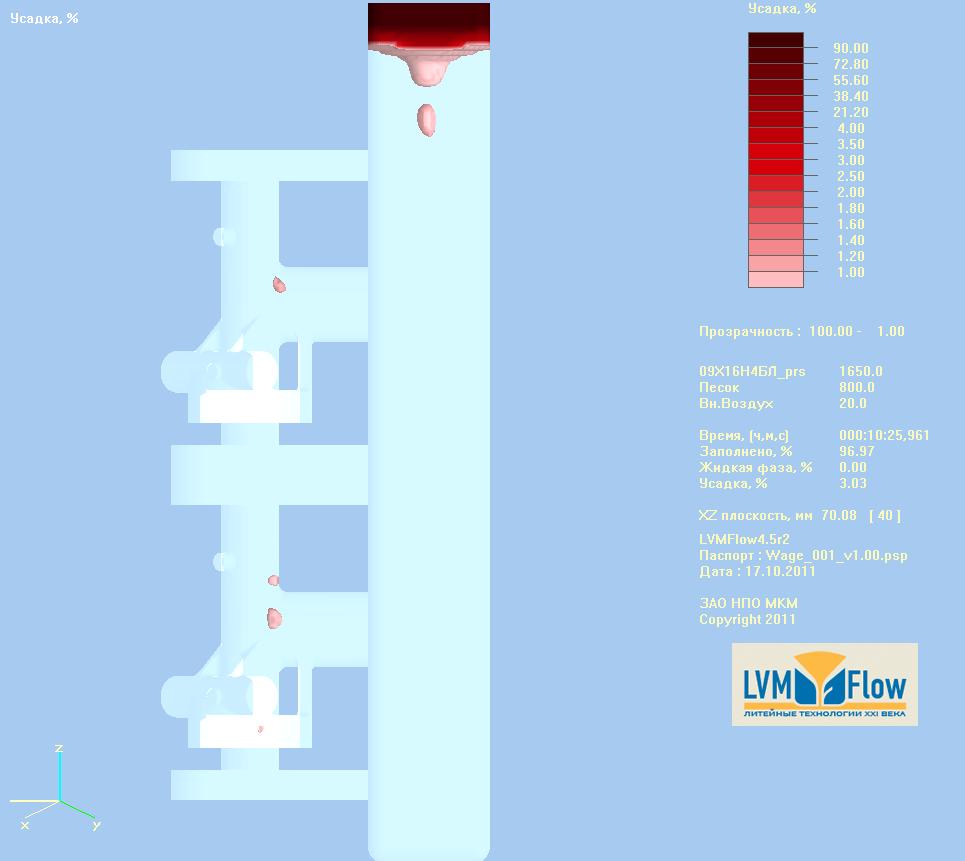

Усадка:


Микропористость по Нияма


Аналог Рентгеновского снимка


ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55
Для просмотра ссылки Войди или Зарегистрируйся
Усадка 3-ех %-ная чтоль получилась? Кажется, маловато будет.

Дефекты расчитаны для указанной Вами технологии, при условии, что она идеально соблюдается. Если имеет место некоторое несоблюдение технологии могут быть отклонения размера дефектов в ту и другую сторону.
Попробую поиграть со скоростью заливки и начальной температурой формы и расплава. Результаты позднее.


wage13

Местный
Регистрация
5 Мар 2011
Сообщения
137
Реакции
10
Credits
0
ChatNoir, забейте, место положение дефекта по моему определено нормально. Текло из разных мест, но все они вписываются в обведенную мною область (отливка маленькая ~100мм).
Просто у вас усадка получилась 3,03 %. А у меня, кроме микро пористости, на многих отливках вскрылись и раковины размером 2-3,5 мм. 3,03 % имхо мало для них.
Но да ладно, сейчас нижний литник сделали в 2 раза толще, вроде бы помогло.


Грамазека

Местный
Регистрация
12 Янв 2010
Сообщения
25
Реакции
3
Credits
50
Всем привет, кто работает с литьём под давлением подскажите какие значения задаёте предела текучести и предела протекания для AL сплавов. Расчёт PQ- диограммы минимальная температура течения сплава? Это температура ликвидус или что-то другое?


ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55
Всем привет, кто работает с литьём под давлением подскажите какие значения задаёте предела текучести и предела протекания для AL сплавов. Расчёт PQ- диограммы минимальная температура течения сплава? Это температура ликвидус или что-то другое?


Выбор порогов протекания и текучести для литья под давлением алюминиевых сплавов зависит от размера отливок.
Для крупных отливок порог текучести и порог протекания делают меньше, а для мелких отливок пороги несколько увеличивают.
Обычно для Al сплавов я использую значения
Порог текучести 70
Порог протекания 40

Расчёт PQ- диограммы минимальная температура течения сплава - Это температура соответствующая порогу протекания.


Грамазека

Местный
Регистрация
12 Янв 2010
Сообщения
25
Реакции
3
Credits
50
Расчёт PQ- диограммы минимальная температура течения сплава - Это температура соответствующая порогу протекания.

Здравствуйте, спасибо и как эту температуру определить?


laik2004

Турист
Регистрация
4 Сен 2010
Сообщения
3
Реакции
0
Credits
6
"Цена одного локального рабочего места LVMFlowCV составляет 1 075 000 руб. В стоимость программного обеспечения входит программное обеспечение LVMFlowCV, сопровождение и поставка исправлений ошибок в течение года." - и это за 100мб. офицалки..... ;-(


ChatNoir

Местный
Регистрация
11 Дек 2010
Сообщения
118
Реакции
50
Credits
55
Расчёт PQ- диограммы минимальная температура течения сплава - Это температура соответствующая порогу протекания.

Здравствуйте, спасибо и как эту температуру определить?

Модуль PQ-Диаграммы написан для чистого Al, Mg, Cu.
Поэтому для конкретных сплавов он требует специальной настройки.


laik2004

Турист
Регистрация
4 Сен 2010
Сообщения
3
Реакции
0
Credits
6
Где взять сплавы ГОСТа для LvmFlow?.....Может кто поделится...?

Добавлено через 1 минуту
Material.mdb.....????

Последнее редактирование модератором:

Грамазека

Местный
Регистрация
12 Янв 2010
Сообщения
25
Реакции
3
Credits
50
Здравствуйте, есть программы позволяющие моделировать литьё выжиманием (жидкая штамповка)?


Грамазека

Местный
Регистрация
12 Янв 2010
Сообщения
25
Реакции
3
Credits
50
Здравствуйте, какова величина усадки сплава АК5М2, АК7, АК9 при литье в кокиль? Какую толщину облицовочного слоя наносите на формующие и прибыли?
Для формующих какой материал используете - сталь или чугун?


egmont

Турист
Регистрация
10 Дек 2008
Сообщения
1
Реакции
0
Credits
3
Почитай А.И. Вейника "Литье в кокиль"...
