Для Demon_L: по поводу создания 3D моделей.

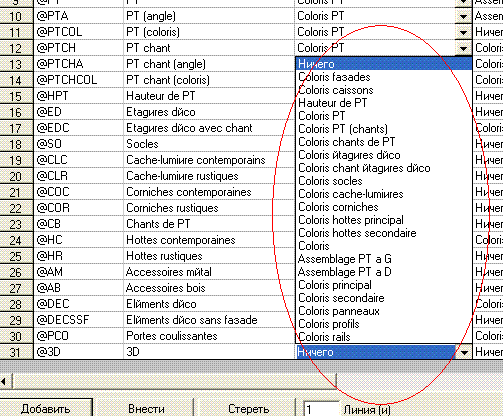

3D модели (хотя по сути они таковыми не являются)в KD создаются элементарно, с помощью обычных поверхностей по координатам, а также с помощью кубиков и других уже имеющихся в любом каталоге блоков. Корзину КАРГО я нарисовал без всяких проблем.
3D модели (хотя по сути они таковыми не являются)в KD создаются элементарно, с помощью обычных поверхностей по координатам, а также с помощью кубиков и других уже имеющихся в любом каталоге блоков. Корзину КАРГО я нарисовал без всяких проблем.
To vims:
Формы по которым создаются столешницы, карнизы, фасады, боковины и т.п. прописываются в разделе 2D-примитивы>Вид Сверху. Как известно в базовом каталоге построение элементов идет от общих к частным. Аналогично выстроено и дерево форм. На самом нижнем уровне прописаны якоря (Base ancrages @A), дальше отображение (Base caisson), за ним линейные формы (B (@L))
Здесь поподробнее (это то, что вас интересует)
Форма1 (Segmet de façade) - Линия фасада. По ней выставляется цоколь и т.п. (смещение относительно линии наружу или вовнутрь задается на уровне блока и средствами KD
изменено быть не может.)
Форма1 (Segmet de dos) - Линия задней стенки. Линия плинтуса столешницы (если еще не забыл)
Форма1 (Segmet de côté) - Линии боковых стенок. Для поворотов цоколя и т.п.
Форма2 (Segmet PT de linéaire) - Линии погонажной столешницы.
Для верхних модулей по аналогии используются Форма3 и Форма4.
Все это собирается в (B (base)), а затем доводится в конкретных модулях.
Что касается сложных угловых модулей (например BAPC), то они почти все прописаны с нуля. Но везде сохраняется описанный выше принцип. Для угловых шкафов большинство линий завязано на константы. Вот что я могу рассказать вкратце.
PS
Demon_L заметил верно. Лучше этим механизмом не пользоваться. Я отказался от него еще в своем первом каталоге. Намного проще (да и дизайнеру понятней) создать все элементы столешницы отдельно. А формы использовать для карниза и цоколя (да и то не в автоматическом режиме.)
Формы по которым создаются столешницы, карнизы, фасады, боковины и т.п. прописываются в разделе 2D-примитивы>Вид Сверху. Как известно в базовом каталоге построение элементов идет от общих к частным. Аналогично выстроено и дерево форм. На самом нижнем уровне прописаны якоря (Base ancrages @A), дальше отображение (Base caisson), за ним линейные формы (B (@L))
Здесь поподробнее (это то, что вас интересует)
Форма1 (Segmet de façade) - Линия фасада. По ней выставляется цоколь и т.п. (смещение относительно линии наружу или вовнутрь задается на уровне блока и средствами KD
изменено быть не может.)
Форма1 (Segmet de dos) - Линия задней стенки. Линия плинтуса столешницы (если еще не забыл)
Форма1 (Segmet de côté) - Линии боковых стенок. Для поворотов цоколя и т.п.
Форма2 (Segmet PT de linéaire) - Линии погонажной столешницы.
Для верхних модулей по аналогии используются Форма3 и Форма4.
Все это собирается в (B (base)), а затем доводится в конкретных модулях.
Что касается сложных угловых модулей (например BAPC), то они почти все прописаны с нуля. Но везде сохраняется описанный выше принцип. Для угловых шкафов большинство линий завязано на константы. Вот что я могу рассказать вкратце.
PS
Demon_L заметил верно. Лучше этим механизмом не пользоваться. Я отказался от него еще в своем первом каталоге. Намного проще (да и дизайнеру понятней) создать все элементы столешницы отдельно. А формы использовать для карниза и цоколя (да и то не в автоматическом режиме.)
shushkovka
Турист
Привет, всем....
Ссылочка на распароленный базовый каталог умерла...
Может кто поделится?
Ссылочка на распароленный базовый каталог умерла...
Может кто поделится?
shushkovka
Турист
to ug145
Спасибо. И все таки хочу еще раз поднять вопрос который я задавал на первых листах...
Например рисую я каталог какой нибудь хитрой серии: там есть глухие фасады, фасады со стеклом, фасады с витражем, фасады с решеткой и т.п.
Ты предлагал создать отдельную модель и фасады с витражем желать там. Я пошел другим путем - исправил в 2d primrtives PCV и сделал предположим витраж. Но вся беда в том что количество ТИПОВ дверок ограниченно: PB, PA, PH, PR, PC... ну и еще несколько...
Хорошо я могу создать тип, предположим PC2. Но что мне потом с нею делать? Даже конструкция 1С(DEC=PC2) ни к чему не приводит... Куда рыть? Неужели никто не решил эту проблему....
Спасибо. И все таки хочу еще раз поднять вопрос который я задавал на первых листах...
Например рисую я каталог какой нибудь хитрой серии: там есть глухие фасады, фасады со стеклом, фасады с витражем, фасады с решеткой и т.п.
Ты предлагал создать отдельную модель и фасады с витражем желать там. Я пошел другим путем - исправил в 2d primrtives PCV и сделал предположим витраж. Но вся беда в том что количество ТИПОВ дверок ограниченно: PB, PA, PH, PR, PC... ну и еще несколько...
Хорошо я могу создать тип, предположим PC2. Но что мне потом с нею делать? Даже конструкция 1С(DEC=PC2) ни к чему не приводит... Куда рыть? Неужели никто не решил эту проблему....
ivital2005
Турист
shushkovka
Турист
Опять 2D primitives
Хорошо постараюсь задать вопрос более развернуто...
Создаем Front models, например Маргарита. Прописваем ей какой нибудь скрипт, например RCG3.
Заходим в 2D primitives. Видим PB, которая состоит из PSP, который состоит из PBASE и т.п. Хорошо, но предположим в модели Маргарита есть простые дверки, а есть дверки с фрезеровкой на филенке. Соответственно я создаю PB2, корректирую филенку. А дальше стопр.
Если я в скрипте блока пытаюсь написать что то типа B 1PB2, то красит красным, если B 1PB(DEC=PB2) - то ничего не изменяется, рисуется стандартная дверка. Так как сделать чтобы скрипте блока можно было использовать свои дверки?
PS. А бывает нужно не только фрезеровка, но и решетки разные, сложные рисунки на фасадах и все в пределах одной модели...
Я пока выходил из положения тем что использовал PBGHV и тому подобное, но их не хватает!...
Хорошо постараюсь задать вопрос более развернуто...
Создаем Front models, например Маргарита. Прописваем ей какой нибудь скрипт, например RCG3.
Заходим в 2D primitives. Видим PB, которая состоит из PSP, который состоит из PBASE и т.п. Хорошо, но предположим в модели Маргарита есть простые дверки, а есть дверки с фрезеровкой на филенке. Соответственно я создаю PB2, корректирую филенку. А дальше стопр.
Если я в скрипте блока пытаюсь написать что то типа B 1PB2, то красит красным, если B 1PB(DEC=PB2) - то ничего не изменяется, рисуется стандартная дверка. Так как сделать чтобы скрипте блока можно было использовать свои дверки?
PS. А бывает нужно не только фрезеровка, но и решетки разные, сложные рисунки на фасадах и все в пределах одной модели...
Я пока выходил из положения тем что использовал PBGHV и тому подобное, но их не хватает!...
