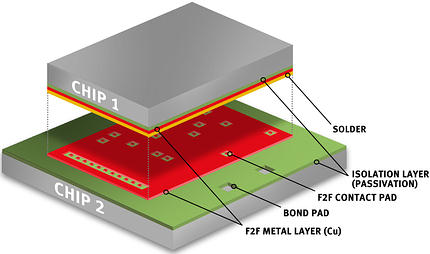

Infineon и новая технология соединения чипов

Компания Infineon Technologies предложила новую технологию соединения чипов, «chip-sandwich», которая потенциально позволяет создавать микросхемы смарт карт мобильных устройств, емкость памяти которых в 100 раз выше, чем у имеющихся на сегодняшний день решений – при удвоении площади чипа. Метод Infineon предусматривает расположение двух две ИС поверх друг друга с соединением «функциональных поверхностей» лицом-к-лицу.

Первые микросхемы, SLE88CFX1M00P, представляющие собой «бутерброд» из контроллера, отвечающего за безопасность, и чипа памяти, имеют 1 Мб памяти, что в 8 раз больше, чем у существующих решений. Микросхемы будут выполнять роль SIM-карт мобильных телефонов, поскольку эти устройства по мере увеличения своей функциональности требуют больших объемов памяти. Как отмечено в пресс-релизе Infineon, серийное производство микросхем, выполненных с использованием новой технологии, начнется во второй половине 2005 года. Отвечающие требованиям ISO микросхемы с памятью емкостью 20 Мб компания планирует представить во второй половине 2006 года.

SLE88CFX1M00P выполнены по 0,13-мкм CMOS технологии, имеет 32-разрядный контроллер, отвечающий за функции безопасности, с 400 Кб EEPROM, 240 Кб ПЗУ, 16 Кб ОЗУ и чип памяти (512 Кб EEPROM). Благодаря коротким межсоединениям, время доступа к EEPROM идентично для обоих чипов



[zub]

855gme-mgf — высокопроизводительное решение от Dfi

DFI, известная многим фирма своими удачными и высокопроизводительными платами серии Lan Party, анонсировала сегодня новую материнскую плату, ориентированную на работу с процессорами Pentium M. Новинка имеет свое кодовое обозначение — 855GME-MGF, выполнена на чипсете 855GME/6300 ESB и поддерживает процессоры Pentium M. Весьма невысокий уровень тепловыделения такой системы позволяет рекомендовать ее к использованию в небольших серверах, в качестве домашнего кинотеатра (т.к.практически бесшумная и производительная) и даже как игровую платформу.

Характеристики платы 855GME-MGF:
чипсет 855GME/6300 ESB;
форм-фактор — mATX;
поддержка процессоров: Pentium M и Celeron M на 0,09 мкм Dothan или 0,13 Banias ядре;
поддержка DDR333;
частота системной шины (FSB): 100-250 Мгц;
коэффициент умножения: от 6 и выше;
делители FSB/памяти: 1:1, 4:3, 5:3;
фиксированные частоты для PCI/AGP: 33/66, 36/73, 40/80;
BIOS со встроенным модулем для тестирования на стабильность (для настройки параметров работы как памяти так и процессора);

О новинке уже отзываются весьма хорошо: "В большинстве обычных приложений процессор Pentium M 2 Ггц несколько опередил свои десктопные аналоги и даже в играх этот процессор показал себя конкурентоспособным участником соревнования, сохраняя при этом низкую температуру при небольшом потреблении энергии", — сообщил Ананд Лал Шимпи (Anand Lal Shimpi), обозреватель из известного Anandtech.

Что удивительно, возможности оверклокинга не только присутствуют номинально, но и вполне работоспособны на этой плате. Процессор Pentium M 2.00 Ггц был разогнан до 2.8 Ггц и при этом система оказалась непревзойденным лидером в тесте с запуском игры Doom3 в режиме 640x480. Стоит отметить, что даже номинале (2.00 Ггц) связка Pentium M + плата DFI 855GME-MGF оказались на уровне Pentium 4 3.6 Ггц. Это отчетливо видно на графике, приведенном ниже.



[zub]

Intel East Fork — программа развития "цифрового дома"

Продолжим тему сотрудничества Microsoft и Intel в рамках программы «Цифровой дом». Как отмечает Digitimes со ссылкой на источники среди тайваньских системных плат, ближе к концу года компания Intel планирует начать серию рекламных мероприятий под общим кодовым названием «East Fork», основная цель которых – продвижение оборудования для «цифрового дома».

В рамках программы Intel будет продвигать процессоры нового поколения для настольных систем, наборы микросхем базовой логики и чипы WLAN как единую платформу, как было с Centrino. Информация подтверждает осторожное высказывание представителя тайваньского отделения Intel. Платформа будет представлена во второй половине будущего года.

Кроме этого, еще одной задачей East Fork является способствование разработке приложений для «цифрового дома» — путем сотрудничества Intel с ведущими поставщиками оборудования (в настоящее время идет речь о 50 компаниях-партнерах Intel). Далее, компания намеревается продвигать новые ПК, «заточенные» под «цифровой дом», DH EF PC; Intel создала «Фонд цифрового дома» (Intel Digital Home Fund), который будет обеспечивать финансовую поддержку компаниям-разработчикам оборудования, удовлетворяющего спецификациям, которые будут озвучены в рамках East Fork.

Отмечается, что Intel может потребовать от компаний использования процессоров нового поколения с ядром Prescott, а также чипсетов Lakeport – наряду с сетевыми наборами микросхем, включая Ekron 10/100 и Tekoa Gigabit Ethernet.



[zub]

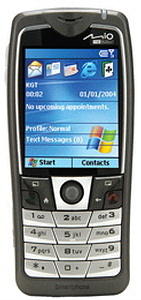

Mio 8870: «европейский» смартфон MiTAC

На прилавках европейских магазинов ожидается появление нового смартфона MiTAC — Mio 8870. Построенный на базе 200-МГц микропроцессора Intel PXA262, аппарат работает под управлением ОС Windows Mobile 2003 SE

Помимо быстрого процессора, новинка оснащена 2,2-дюймовым ЖК-дисплеем с поддержкой 262144 цветовых оттенков и разрешения 176х220, 32 Мб NAND флэш-памяти и 32 Мб RAM. Имеется разъем для подключения SD (SDIO)/MMC, ИК-порт, поддерживается интерфейс USB.

Интегрированная камера обеспечивает разрешение 640х480, в наличии возможность записи видео, а в качестве программного обеспечения для воспроизведения ауди и видео файлов предоставляется Pocket Windows Media Player 9. Заявленное время работы в режиме разговора – до 4 часов, в режиме ожидания – до 100 часов (емкость аккумулятора – 1050 мАч).



[zub]

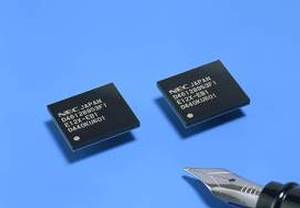

NEC µPD46128953: новый чип PSRAM на базе COSMORAM Rev.3

NEC представила сегодня микросхему псевдостатической оперативной памяти PSRAM (pseudo SRAM) плотностью 128 Мбит, удовлетворяющую спецификациям COSMORAM (common specifications for mobile RAM) Rev.3 для применения в мобильных устройствах. Спецификации COSMORAM Rev.3 были совместно представлены компаниями Toshiba, Fujitsu и NEC в сентябре этого года. Первая версия стандарта была представлена этими же фирмами в 2002 году.

Чип µPD46128953 работает на тактовой частоте 83 МГц, напряжение питания составляет 1,8 В. Для улучшения производительности в чипе задействованы специальные схемы задержки для управления временем прихода синхроимпульсов. Поддерживается 32-разрядный интерфейс ввода-вывода и три установки уровня выходного сигнала для выбора оптимального соотношения сигнал/(шум*энергопотребление). Для дальнейшего снижения энергопотребления в режиме ожидания активными остаются только используемые блоки памяти. Форм-фактор микросхемы – FBGA (fine-pitch ball grid array) с 127 выводами.

Как ожидается, поставки пробных экземпляров µPD46128953 начнутся в декабре этого года, начало массового производства намечено на март 2005 года.



[zub]

Два новых чипа Fujitsu на базе COSMORAM Rev. 3

Еще один анонс микросхем памяти, созданных на основе спецификаций COSMORAM Rev. 3, поступил сегодня от Fujitsu Microelectronics. Как и упоминавшийся сегодня чип NEC, микросхема FCRAM (Fast Cycle RAM) Fujitsu относится к типу псевдостатической памяти (PSRAM) и также обладает объемом 128 Мбит. Оба представленных сегодня чипа предназначены для использования в сотовых телефонах третьего поколения.

Новая микросхема Fujitsu выпущена в двух конфигурациях: MB82DBS04314C с 32-разрядной мультиплексированной шиной адреса/данных и MB82DBS08164C с 16-разрядной шиной. Тактовая частота – 108 МГц, напряжение питания – 1,8 В, поддерживается режим последовательной выборки (burst mode).

Для снижения энергопотребления новые чипы Fujitsu используют настраиваемые режимы ожидания, в которых потребляемый ток составляет до 300 мкА.



[zub]

Doom Iii на ноутбуке? Легко!

В понедельник NVIDIA пополнила линейку своих мобильных графических решений, официально представив GeForce Go 6800 (в девичестве NV41M). На текущий момент видеподсистема ноутбуков, основанная на чипах этого класса, в плане производительности не имеет себе равных. Конкурент из Канады, ожидается, представит свой ответ несколько позже.


Краткие характеристики новинки таковы:
два интегрированных RAMDAC 400 МГц (поддержка разрешения до 2048x1536 при 85 Гц)
два порта DVO
поддержка технологии NVIDIA nView
полная поддержка DirectX 9.0, включая шейдеры версии 3.0
процессор имеет 12 пиксельных конвейеров и способен поддерживать память типа DDR/DDR2 (при частотах 300 МГц) и GDDR3 (при 600 МГц)
тактовая частота ядра — 275 МГц
пропускная способность памяти — 38,4 Гб/с
скорость заполнения — 3,6 млрд. пикселей/с
скорость прорисовки — 100 млн. вершин/с
в рамках продвигаемого на мобильный рынок стандарта MXM, GeForce Go 6800 оснащен интерфейсом PCI Express, причем на модуле расширения может быть размещено до 256 Мб памяти и в комбинации с шиной разрядностью 256 бит способен наравне тягаться с настольными собратьями.

Несмотря на то, что в сегменте, куда ориентировано решение, тепловыделение имеет чуть ли не первостепенное значение, ядро выполнено с соблюдением уже достаточно устаревших, но хорошо отлаженных норм 0.13 мкм техпроцесса. Возможно, интеллектуальные функции энергосбережения, заложенные в архитектуру чипа позволят нивелировать этот недостаток.

Самое интересное в том, что GeForce 6800 Go может поддерживать SLI. Во-первых, непонятно, когда такие решения будут доступны в ноутбуках, а, во-вторых, как же может быть реализована связь двух процессоров — через шину или перемычкой?



[zub]

ORNAND: новая архитектура флэш-памяти Spansion

Компания Spansion, совместное предприятие AMD и Fujitsu, сообщила о разработке новой архитектуры флэш-памяти, объединяющей в себе преимущества как NAND, так и NOR технологий.

Одновременно с этим, Spansion заявила о готовности начать выпуск пробных экземпляров 1-Гбит чипов NOR флэш-памяти, выпущенных по нормам 90-нм техпроцесса – поскольку на пути миниатюризации флэш-памяти уже давно стоят проблемы в виде туннельного эффекта, это значительный шаг вперед по сравнению с существующими решениями.

Новые продукты построены на основе технологии MirrorBit, позволяющей записывать более одного бита информации в одну ячейку. Архитектура флэш-памяти ORNAND, по замыслу разработчиков, будет содержать узлы обработки, характерные для NOR, и будет предоставлять возможности по хранению памяти, характерные для NAND. Первые продукты, построенные по технологии ORNAND, должны будут появиться в начале 2005 года и прирост в скорости их работы, по предварительным оценкам, составит до четырех крат. К 2007 году Spansion планирует выпустить чипы ORNAND флэш-памяти плотностью до 8 Гбит.



[zub]

Новая линейка 8-бит микроконтроллеров от Nec

NEC Electronics представила новую линию 8-бит микроконтроллеров (MCU) со встроенной флэш-памятью, предназначенных для использования в домашних приборах, бытовой электронике, промышленном оборудовании, автомобильных системах, системах освещения и датчиках. Некоторые модели этой серии контроллеров, 78K0/Fx, были представлены на Convergence 2004.


Новая серия, 78K0/Kx2 Series, использует технологию SuperFlash лицензируемую от Silicon Storage Technology (SST) и изготовлена, используя технологический процесс 0.15 микрон. Серия предлагает скорости работы до 20MHz и напряжения источника питания в пределах от 1.8В до 5.5В, уменьшая операционный поток до 2.5mA, меньше чем одна подобных mask-ROM контроллеров. Серия 78K0/Kx2 предлагает объемы памяти в пределах от 8 КБ до 128 КБ в 30-to-80-pin корпусах. Напротив, 78K0/Kx1 Series, которая была представлена в мае, предлагает решения с меньшим количеством контактов и меньшим объемом памяти.

NEC начнет предлагать образцы 78K0/Kx2 в январе 2005, массовое производство, намечено на апрель. NEC Electronics предполагает поставлять до трех миллионов микроконтроллеров серии 78K0/Kx2 в месяц к 2006.



[zub]

Внешние 1,8 дюймовые "винчестеры" от Iomega

Прославленный некогда своими ZIP дискетами производитель носителей информации и приводов для работы с ними сегодня анонсировал первый в своей истории внешний жёсткий диск форм-фактора 1.8 дюйма.

Устройство позиционируется как универсальный носимый накопитель для студентов и мобильных профессионалов. Корпус выполнен из алюминия, имеется один индикатор активности, выключатель питания, что удобно при подключении к ноутбуку, и порт USB 2.0, вес чуть более 100 граммов, внешнего питания не требуется. В комплекте поставляется кожаный чехол и программное обеспечение, включающее MusicMatch Jukebox (PC and Mac) и Adobe Photoshop Album SE (PC), гарантируется совместимость с платформами PC и MAC, в случае наличия порта USB и операционной системы, поддерживающей устройства класса Mass Storage.

Это первый внешний жёсткий диск компании, работающий без внешнего питания, хотя это вообще свойственно 1.8” жёстким дискам со скоростью оборотов пластин 4200 rpm. Выпущены 2 разновидности, отличающиеся ёмкостью, 20 Гб по цене в США $179 и 40 Гб за $279.

Доступность подобных миниатюрных решений пока ещё ограничена, так что каждый анонс даёт надежду на скорое их массовое появление на рынке, эти же устройства должны заинтересовать тех, кто предпочитает продукцию известных брэндов.



[zub]

Гигабитные беспроводные сети не за горами?

Cегодня от израильской компании Extricom поступило сообщение о разработке технологии, позволяющей утроить пропускную способность и количество доступных каналов сетей, построенных на базе каждого из протоколов 802.11 a, b и g. Новая технология называется "Interference Free Architecture" и призвана бороться с межканальной интерференцией сигнала. Находящиеся сейчас в стадии бета-тестирования комплекты из сетевых адаптеров, точек доступа и соответсвующего программного обеспечения компания надеется сделать доступными для коммерческой эксплуатации к началу 2005 года.

Компания считает главным препятствием на пути к широкому распространению беспроводных сетей именно их низкую пропускную способность и сложную архитектуру и отмечает, что её решения за счёт повышения количества доступных каналов будут проще и легче в масштабировании. В процессе разработки новой технологии получено 10 патентов в области преодоления межканальной интерференции, и теперь приём и передача сигнала могут происходить на одной частоте, за счёт получающегося утроения числа одновременно работающих каналов достигаются скорости в 486 Мбит/с в частотном диапазоне 802.11g и 1296 Мбит/с для диапазона 802.11а.

Таким образом компания считает, что потребности в скоростях и качестве обслуживания в беспроводных сетях с помощью её оборудования будут удовлетворены на несколько лет вперёд без пересмотра существующих соглашений об используемых частотных диапазонах.



[zub]

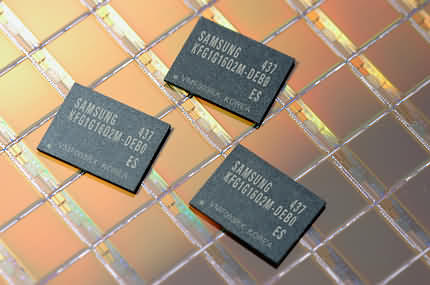

Electronica 2004: Samsung демонстрирует 1-Гбит чип OneNAND флэш-памяти

Поскольку архитектуры флэш-памяти NAND и NOR обладают как преимуществами, так и недостатками, у многих производителей возникло желание как-то их объединить: буквально день назад мы сообщали об архитектуре ORNAND, разрабатываемой Spansion. Об аналогичной разработке, объединяющей в себе преимущества NAND и NOR еще в прошлом году сообщала Samsung и вот, в ходе выставки Electronica 2004 в Мюнхене компания продемонстрировала продукт, в котором технологии OneNAND получили дальнешее развитие – микросхему OneNAND флэш-памяти емкостью 1 Гбит.

1-Гбит чип OneNAND флэш-памяти Samsung обеспечивает умопомрачительную скорость чтения – 108 Мб/с, и достаточно высокую скорость записи – 10 Мб/с. Эту микросхему Samsung позиционирует для использования в high-end сотовых телефонах – и не зря, ведь совсем недавно компания анонсировала телефонный аппарат, оснащенный 5-мегапиксельной камерой – вот кому большое количество памяти совсем не помешает.

Пару слов о технологии OneNAND. Эта технология развивает концепцию Unified Storage, реализованную следующим образом: микросхема поделена на три части – собственно флэш-память, построенную по архитектуре NAND, буферную память и модуль интерфейсной логики. Для взаимодействия чипа с внешним миром используется синхронный интерфейс, тактовая частота составляет 66 МГц, скорость чтения, как уже упоминалось выше – 108 Мб/с.

Дополнительно, в OneNAND встроен модуль защиты данных OTP, имеется возможность запрета использования выделенных блоков памяти.

Samsung рассчитывает выпустить на рынок как OneNAND сам по себе, так и в виде MCP-модулей (многочиповых микросхем), объединенных с SDRAM — специально для сотовых телефонов.



[zub]

2 новых точки доступа 802.11a/g от Cisco с улучшенной безопасностью

Cisco Systems анонсировала 2 новых беспроводных точки доступа, поддерживающие стандарты 802.11 а и g. Первая, 1130AG, предназначена для использования в зданиях и поддерживает одновременную работу до 15 не перекрывающихся каналов обмена. Заявлена возможность поддержки в будущем до 26 каналов путём апгрейда микрокода. Антенна встроенная всенаправленная. Соответственно 1230AG отличается наличием двух коннекторов для подключения внешних антенн и может быть использована для организации зон доступа в сеть вне зданий.

Первая будет доступна в этом месяце по цене $699, а вторая в декабре за $999.

Обе поддерживают стандарты безопасности WPA2 и 802.11i, а также WMM (Wi-Fi Multimedia) QoS, что должно способствовать расширению поддержки VoWLAN.

В дополнение к стандартной системе безопасности интегрирована разработанная AirDefence IDS (Intruder detection system, система обнаружения вторжения). Эта система сканирует активные подключения на предмет выявления несанкционированных в реальном времени, и в случае обнаружения вторжения в комплексе с управляющим сетевым ПО, интегрированным в коммутаторы производства Cisco, прерывает эти подключения.



[zub]

Видеокарты на процессорах 6 серии GeForce: теперь и от PNY

На днях PNY Technologies пополнила линейку Verto своих графических ускорителей двумя моделями на GeForce 6600 и GeForce 6600 GT.

Вот краткие характеристики новинок:

Verto GeForce 6600 GT обладает двумя выходами DVI, S-Video (только видеовыход) и возможностью вывода HDTV-сигнала посредством переходника, входящего в комплект.
видеопроцессор — GeForce 6600 GT, работает на частоте 500 МГц
память — 128 Мб GDDR3, тактовая частота 1ГГц
разрядность шины памяти — 128 бит
поддержка SLI — да
интерфейс — PCI Express
рекомендуемая розничная цена 249.99 $

Возможности Verto GeForce 6600 гораздо скромнее: она оснащена VGA и DVI выходами, разъемом S-Video (только видеовыход) и так же имеет переходник для подключения к HDTV аппаратам.
видеопроцессор — GeForce 6600, работает на частоте 300 МГц
память — 128 Мб DDR, тактовая частота 550 МГц
разрядность шины памяти — 128 бит
поддержка SLI – нет
интерфейс — PCI Express
рекомендуемая розничная цена 179.99 $



[zub]

65-нм техпроцесс у Intel и TSMC: внедрение к концу 2005 года, готовая продукция — в 2

Как сообщил один из руководителей Taiwan Semiconductor Manufacturing Co. (TSMC), к тому моменту, как компания начнет серийное производство микросхем с использованием норм 0,65-нм техпроцесса (в конце 2005 года), ее разработка будет стоить около 1 млрд. долларов, что в 2 раза дороже, чем разработка 130-нм техпроцесса и на 1/3 дороже разработки 90-нм техпроцесса TSMC.

В этом году контрактный производитель намеревается потратить около 400 млн. долларов на разработку новых техпроцессов, причем, большая часть суммы будет потрачена на исследования в области 65-нм технологии. Напомним, что в начале текущего года компания представила образцы SRAM, выполненных по новой технологии, сообщив, что использование техпроцесса при серийном производстве начнется к концу 2005 года – с выпуском устройств с пониженным энергопотреблением.

К текущему моменту TSMC занимается разработкой 65-нм техпроцесса по меньшей мере год, по предварительным оценкам, «фундаментальные» НИОКР в сфере займут у компании 2 года. Основная часть затрат приходится на приобретение библиотек ячеек, приобретение лицензий различных компаний и т.п., и не все компании могут позволить себе подобные разработки – разве что в условиях тесного сотрудничества разработчиков и производителей.

Говоря о 65-нм техпроцессе, стоит отметить прошедшее пару дней назад сообщение интернет-СМИ о том, что Intel не предвидит задержек с переходом на эту технологию. Некоторое время назад аналитики In-Stat/MDR отметили наличие у Intel технологических трудностей, и предрекали, что компания отсрочит объявленное на будущий год внедрение нового, 65 нм техпроцесса как минимум ещё на год.

С опровержением этого прогноза выступили представители Intel, заявившие, что в технологическом роадмэпе компании нет никаких изменений, и 65 нм техпроцесс будет запущен в тестовое производство по плану, в 2005 году, а уже в 2006 компания планирует производство процессоров на его основе.
