Оптическим прицелом называется оптический прибор, состоящий из набора линз, объединенных специальным образом, помещенных в металлическую трубу и предназначенный для точной наводки оружия на цель. Оптический прицел давно уже перестал быть редкостью, трудно представить себе современный охотничий карабин без установленного на нем оптического прицела.

Какие бывают оптические прицелы? Как выбрать оптический прицел? На какие параметры обратить внимание при выборе? Разберем эти вопросы и ответим на них подробно.

История

Предшественниками оптического прицела являются телескоп и зрительная труба, которые были изобретены в Голландии в начале XVII века.
Первый в мире оптический прицел изобрел в 1745 году русский инженер-механик А.К. Нартов, работавший в то время по Адмиралтейскому ведомству. Свое изобретение он назвал «Инструмент математический с перспективною зрительною трубкою, с протчими к тому принадлежностями и ватерпасом для
С 1860 годов ружейные телескопы, так назывались в то время оптические прицелы, стали широко применяться на охотничьем нарезном оружи. Оптические прицелы впервые были применены в военных целях в 1861-1865 годах, во время гражданской войны в США.

Современный тип оптического прицела, каким мы его знаем сегодня, был создан в 1880 году в Австро-Венгрии Августом Фидлером.

Первый прицел с переменной кратностью был создан в 1949 году Фредериком Калесом. В 1972 году фирма «Калес» разработала и запатентовала многослойное просветление оптики.
скорого навождения из батареи или с грунта земли по показанному месту в цель горизонтально и по олевации».
Оптические прицелы постоянно совершенствуются, при их проектировании и производстве применяются все более новые материалы и технологии, появляются новые функции, расширяются возможности.

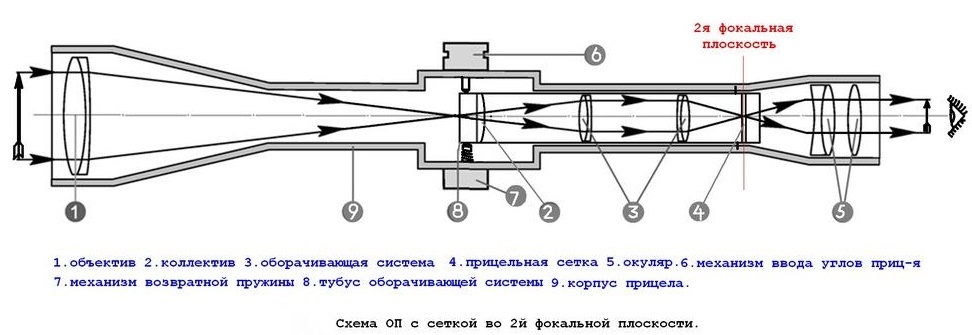

Устройство оптического прицела:


Объектив

Объектив оптического прицела представляет собой систему из двух или более линз. Наружная поверхность входной линзы объектива чаще всего имеет просветляющее напыление, которое препятствует обратному отражению света и увеличивает светосилу прицела. Цель объектива собрать как можно больше света и передать его дальше.
Три параметра характеризуют качество объектива оптического прицела: чем больше диаметр объектива, чем лучше качество стекла линз и чем лучше качество просветляющего покрытия линз, тем больше светосила оптического прицела, тем ярче у него картинка, тем лучше видно в прицел в сумерках, ночью и при недостаточности дневного освещения.
На некоторых прицелах на объектив надевается светозащитная бленда или антибликовая насадка, которая бывает необходима для предотвращения попадания и затем отражения от линз объектива боковых лучей. Бленда позволяет замаскировать местоположение стрелка и улучшает четкость изображения при ярком солнце.

Оборачивающая система

Объектив оптического прицела выдает перевернутое изображение, оборачивающая система линз, которая формирует на выходе правильное, не перевернутое изображение. В качественном прицеле используется более 10 собирающих и рассеивающих линз, которые объединены в группы.
Оборачивающая система одна из таких групп. Важно чтобы линзы оптического прицела имели надежную фиксацию в корпусе прицела и выдерживали отдачу оружия любого калибра.

Прицельная сетка


Прицельная сетка предназначена для наведения оружия с прицелом на цель. Прицельная сетка может располагаться в одной из фокальных плоскостей прицела, объективной или окулярной. Прицельная сетка может иметь разный рисунок, чаще всего она имеет форму креста или полукреста, но существуют и более сложные типы. Некоторые типы прицельных сеток устроены так, что позволяют рассчитать с большей или меньшей точностью, расстояние до цели, по ее известным размерам.

Подсветка прицельной сетки



Прицельная сетка могут быть плохо различима в условиях плохой освещенности, ночью, в сумерках, на фоне темной растительности. Для того чтобы решить эту проблему, в прицел встраивают подсветку прицельной сетки.

Механизм ввода вертикальных и горизонтальных поправок



Механизм ввода вертикальных и горизонтальных поправок нужен для пристрелки оружия и совмещения прицельной сетки с точкой попадания. На прицеле имеются два барабанчика ввода поправок: один перемещает прицельную сетку по вертикали, второй по горизонтали. На барабанчиках нанесена шкала, а вращение барабанчиков происходит со щелчками. Величина угла на который смещается прицельная сетка за один щелчок указано в технических характеристиках прицела.















Корпус прицела

Корпуса оптических прицелов изготавливаются из легких, но при этом очень прочных сплавов. Корпус связывает все узлы прицела в единую конструкцию.
Корпус защищает внутренние части прицела от попадания влаги и пыли, а также защищает их от мощных ударных нагрузок, возникающих при стрельбе.

Окуляр

Окуляр оптического прицела представляет собой группу из нескольких линз. Именно окуляр оптического прицела отвечает за увеличение изображения цели и прицельной сетки. Фокусное расстояние оптических прицелов, предназначенных для установки на винтовки и карабины, обычно составляет 50-70 мм. Это именно то расстояние, с которого нужно смотреть в прицел, для того чтобы изображение в прицеле было четкое и не затемненное по краям. Для подстройки прицела под индивидуальные особенности зрения стрелка на окуляре имеется специальное вращающееся диоптрийное кольцо.


Последнее редактирование модератором:

Одноногий

Местный
Регистрация
15 Окт 2020
Сообщения
1,678
Реакции
117
Credits
0

Достоинства оптических прицелов

  • Оптический прицел увеличивает размеры цели, что позволяет производить выстрелы с высокой точностью и на большом расстоянии
  • Изображение цели и прицельной сетки находятся на одной плоскости, на одном расстоянии от глаза, стрелку не нужно постоянно перефокусировать взгляд от мушки на цель и обратно, что увеличивает удобство прицеливания и снижает утомление глаз
  • Многие оптические прицелы позволяют определять угловые размеры цели и рассчитать расстояние до нее
  • Оптический прицел собирает большее количество света, чем глаз человека, что позволяет лучше видеть цель в условиях плохой освещенности
  • Оптические прицелы имеющие подсветку прицельной сетки, позволяют видеть ее на темном фоне и тем самым давая возможность произвести выстрел в условиях плохой освещенности, вплоть до практически полной темноты
  • Оптический прицел позволяет вести точную стрельбу людям, имеющим дефекты зрения, в том числе людям с близорукостью, дальнозоркостью и астигматизмом, компенсируя им недостаток их зрения.

Недостатки оптических прицелов

  • Оптический прицел сильно уменьшает поле зрения, тем самым затрудняет поиск цели и делая практически невозможным вести стрельбу по быстро движущимся целям
  • Оптический прицел сильно затрудняет стрельбу на близкой дистанции (20-30 метров), цель выглядит в прицеле слишком большой, размытой и сильно дрожит, все это существенно затрудняет прицеливание
  • Дрожание рук и движение грудной клетки при дыхании стрелка могут существенно усложнить прицеливание из оружия, оснащенного оптическим прицелом.



Одноногий

Местный
Регистрация
15 Окт 2020
Сообщения
1,678
Реакции
117
Credits
0

Характеристики оптических прицелов:​

Диаметр входной линзы объектива

Диаметр объектива является одним из важнейших параметров оптического прицела, который влияет на светосилу. Чем больше диаметр объектива, тем больше света он собирает, тем больше светосила прицела и тем ярче и светлее будет изображение, даваемое таким прицелом. Особенно важным будет диаметр объектива, если прицел используется для охоты, которая ведется в условиях слабой освещенности, в сумерках или ночью.
Выбор диаметра объектива прицела зависит от условий охоты. Для охот ведущихся днем вполне достаточно объектива диаметром 40 мм. Для охот ведущихся в сумерках наилучшим выбором будет оптический прицел с диаметром объектива 56 мм.
При выборе диаметра объектива, следует учитывать, что в увеличением диаметра объектива растет и общий вес прицела.

Качество линз и просветляющие покрытия

Качество изображения даваемое прицелом сильно зависит от качества стекла линз используемых в прицеле и от наличия и качества просветляющего покрытия линз.
Линза объектива с нанесенным на нее просветляющим покрытием значительно лучше пропускает свет, за счет этого объектив прицела дает более контрастное, яркое и светлое изображение. С внешней стороны объектива линза, имеющая просветляющее покрытие, может выглядеть оранжевой, зеленой, голубой или фиолетовой, это зависит от используемых при изготовлении просветляющего покрытия материалов.
Просветляющее покрытие линз прицела, может быть трех типов:
  • С (Coated) — простое однослойное покрытие линз
  • MC (Multi Coated) — многослойное покрытие, но не на всех поверхностях линз
  • FMC (Fully Multi-Coated) — многослойное покрытие, на всех поверхностях линз
Прицелы с линзами FMC (Fully Multi-Coated) дают значительно более светлое и контрастное изображение, по сравнению с прицелами с линзами с другими типами покрытий.

Увеличение

За увеличение прицела отвечают группа линз расположенных в окуляре прицела, они увеличивают и проецируют изображение на сетчатку глаза стрелка.
По типу увеличения все оптические прицелы делятся на две группы: прицелы с постоянной кратностью и прицелы с переменной кратностью.

Прицелы с постоянной кратностью

Прицелы с постоянной кратностью обладают следующими свойствами:
  • Все линзы окуляра у них жестко закреплены
  • Имеют большую светосилу, так как имеют меньшее количество линз, поэтому дают более светлое изображение
  • Имеют большую надежность, так как у них отсутствуют подвижные элементы
Прицелы с переменной кратностью

Прицелы с переменной кратностью обладают следующими свойствами:
  • Содержат в окуляре подвижную линзу, с помощью которой регулируется увеличение прицела
  • Имеют меньшую светосилу, так как содержат большее количество линз, дают более темное изображение, для того чтобы скорректировать этот недостаток в них приходится применять более качественные линзы.
  • Позволяют, вместе с изменением увеличения, менять угол зрения прицела
Какой прицел выбрать с постоянной или переменной кратностью должен решать сам охотник. Если заранее точно известно в каких условиях и на какой дистанции будет вестись стрельба предпочтительней прицелы с постоянной кратностью. Если же заранее не известно в каких условиях и на каких дистанциях будет вестись стрельба, то предпочтительней прицелы с переменной кратностью, так как они более универсальны.
  • Для стрельбы на небольшой дистанции, по движущимся целям например при загонной охоте, очень удобны прицелы с небольшой кратностью, не более 1,5-2. Они имеют большой угол зрения, благодаря этому с ними можно вести стрельбу даже навскидку, без тщательного прицеливания, с двумя открытыми глазами.
  • Прицелы со средней кратностью увеличения наиболее универсальны и могут применяться на большинстве видов охоты. Наиболее универсальными оптическими прицелами являются прицелы с переменной кратностью 3х–9х или 3х–12х.
  • Прицелы с большим увеличением, предназначены для стрельбы по бумажным мишеням и для охоты на дальних и сверхдальних дистанциях. Они обладают большим весом, меньшей светосилой, малым углом зрения. Применяются на особых видах охоты, такие прицелы никак нельзя считать универсальными. Наиболее популярные среди них прицелы с переменной кратностью 6х–24х и 8х–32х.



Одноногий

Местный
Регистрация
15 Окт 2020
Сообщения
1,678
Реакции
117
Credits
0

Цифры в названии оптического прицела

Оптические прицелы принято маркировать особым образом. Для маркировки прицела используются две цифры, разделенные символом «х». Например: «Оптический прицел Nikon Prostaff 4×32». Цифра 4 в обозначении прицела означает увеличение прицела, а цифра 32 означает диаметр входной линзы объектива.
Очень похожим образом маркируются и прицелы с переменной кратностью, сначала указывается диапазон увеличения, затем диаметр объектива. Например: «Оптический прицел Leupold VXII 3-9×40», что означает прицел переменной кратности с увеличением от 3 до 9 крат и диаметром объектива 40 мм.

Диаметр выходного зрачка

Диаметр выходного зрачка важный параметр оптического прицела, который говорит о размере выходящего из окуляра пучка света. Чем больше диаметр выходного зрачка, тем ярче и светлее будет изображение даваемое прицелом. Большой диаметр выходного зрачка особенно важен при охоте в условиях недостаточной освещенности, сумерках, ночью, а также при неидеально зрении стрелка.
Для того чтобы вычислить диаметр выходного зрачка прицела, нужно диаметр объектива разделить на увеличение прицела, например для прицела 4х32, 32/4=8 мм.
Наиболее оптимальный диаметр выходного зрачка прицела около 5 мм. Диаметр выходного зрачка прицела более 7-8 мм, больше диаметра зрачка человека, смысла в таком большом диаметре выходного зрачка нет.

Вынос выходного зрачка

Вынос выходного зрачка оптического прицела это оптимальное расстояние между окуляром прицела и глазом стрелка. У разных оптических прицелов вынос зрачка может быть от 40 до 105 мм. С увеличением этого параметра увеличивается безопасность от отдачи во время выстрела, но при этом одновременно с увеличением выноса зрачка снижается удобство прицеливания.
Минимально допустимый вынос выходного зрачка для прицела — 40 мм. При использовании прицела на нарезном оружии крупного калибра — 60 мм, при использовании прицела на гладкоствольном при стрельбе дробью не менее 80 мм.

Поле зрения прицела

При выборе оптического прицела нужно помнить о таком параметре, как поле зрения прицела (Field Of View). Поле зрения прицела это ширина обозреваемого прицелом пространства, может измеряться в градусах или в метрах на 1 км. Чем больше увеличение (кратность) прицела, тем меньше поле зрения.
Особенно этот параметр важен при стрельбе про движущимся целям, когда важно чтобы цель не покинула поле зрения во время прицеливания, поэтому при стрельбе по движущимся целям, чем больше поле зрения, тем лучше. При стрельбе по неподвижным целям этот параметр играет не такую важную роль.

Прицельные сетки

Прицельная сетка располагается в оптическом прицеле между объективом и окуляром, она используется для наведения прицела на цель. Для наводки нужно совместить изображение цели с определенной частью прицельной сетки (перекрестье, пенек, уголок).
Прицельная сетка представляет собой либо металлический трафарет, либо чаще всего линзу с нанесенным на нее рисунком прицельной сетки. Частью прицельной сетки может быть дальномерная шкала, с помощью которой стрелок может рассчитать расстояние до цели, зная ее размеры.
Перед стрельбой из оружия с оптическим прицелом, прицел должен быть пристрелян, для этого специальными маховичками перемещают прицельную сетку так, чтобы она, на определенной дистанции, совпала со средней точкой попадания.
Прицельная сетка может располагаться у оптического прицела в двух плоскостях: в передней фокальной плоскости (плоскости объектива) обозначаемой FFP и в задней фокальной плоскости (плоскости окуляра) обозначаемой SFP.
Если прицельная сетка располагается в передней фокальной плоскости (FFP), то изображение на ней самой будет перевернутое, если же прицельная сетка располагается в задней фокальной плоскости (SFP), то изображение на сетке будет прямое.
Если у прицела с переменной кратностью прицельная сетка находится в передней фокальной плоскости (FFP), то при увеличении кратности увеличиваются и размеры цели и сама прицельная сетка.
У прицела с переменной кратностью с прицельной сеткой расположенной в задней фокальной плоскости (SFP), при увеличении кратности изображение цели увеличивается, а размеры прицельной сетки и толщина ее нитей не увеличивается и остается прежней.
Существует большое количество видов прицельных сеток. Большинство прицельных сеток являются универсальными, подходящими для стрельбы в разных условиях, разными патронами, на разных дистанциях. Некоторые производители оптических прицелов разрабатывают и производят свои собственные специфические прицельные сетки, предназначенные для стрельбы определенными патронами, на них размечены точки попадания на разных дистанциях, такие прицельные сетки называются баллистическими.
Рассмотрим несколько наиболее часто встречающиеся прицельные сетки.

Прицельная сетка «Крест» (Duplex)


оптический прицел


Наиболее известный и популярный тип прицельной сетки. Такая прицельная сетка позволяет наводить оружие с высокой точностью, даже на небольшую или сильно удаленную цель. Существуют две разновидности этой сетки: классическая, нити которой имеют одинаковую толщину, и улучшенная, нити которой более узкие около самого перекрестья. Улучшенная версия сетки значительно удобнее. С помощью этой прицельной сетки можно измерять расстояние до цели с помощью углового расстояния от перекрестья до утолщения нитей прицела.


Прицельная сетка «Пенёк» (German)


оптический прицел



Такая прицельная сетка была популярна много лет назад, в настоящее время ее популярность значительно снизилась. Главное достоинство этой сетки возможность быстро наводить оружие на цель. С помощью расстояния между боковыми линиями, можно измерять расстояние до цели, зная ее размеры.

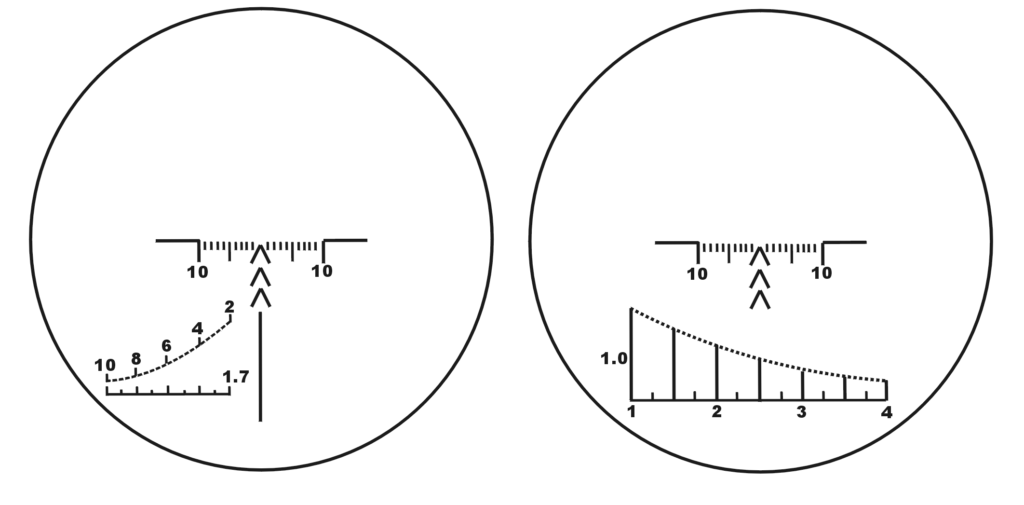

Прицельная сетка «ПСО-1»

Впервые была применена на советском оптическом прицеле ПСО-1, сейчас по прежнему применяется на многих оптических прицелах отечественного производства.



псо-1


Сетка «ПСО-1» предназначена для военных целей, для целей охоты она плохо подходит, хотя многие охотники используют именно ее. Данная прицельная сетка позволяет с высокой точностью навести оружие на небольшую и/или удалённую неподвижную цель.
Сетка имеет дальнометрическую шкалу, которая позволяет быстро определить расстояние до стоящего человека. Дополнительные прицельные уголки позволяют стрелять на различные расстояния, не перенастраивая прицел.



Одноногий

Местный
Регистрация
15 Окт 2020
Сообщения
1,678
Реакции
117
Credits
0

Прицельная сетка «Mil-Dot»

Самая популярная прицельная сетка среди любителей пострелять из самого разного оружия на длинные дистанции, позволяет с высокой точностью навести оружие на небольшую и удаленную неподвижную цель.


оптический прицел


Сетка Mil-Dot состоит из двух координатных осей с равноудаленными метками. Угловое расстояние между точками сетки 1 мил, размер самой точки 0,25 мила, угловое расстояние между краями двух точек 0,75 мила. Зная эти расстояния стрелок может определять расстояние до цели с известными размерами.

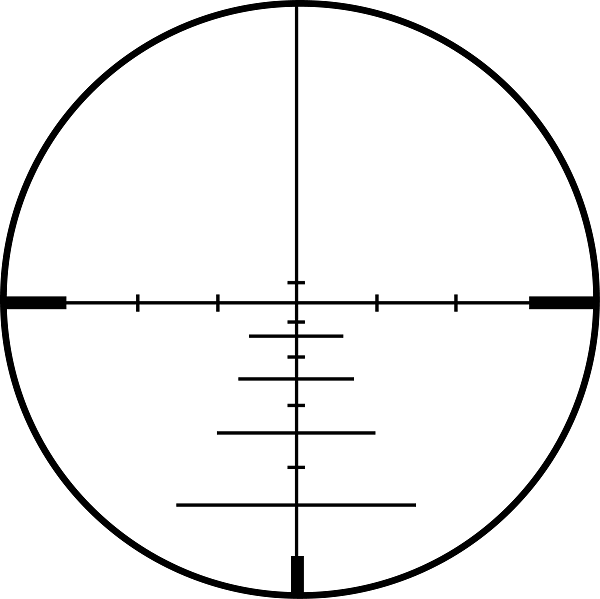

Баллистические прицельные сетки​

Целая группа прицельных сеток, имеют несколько точек прицеливания, предназначенных для стрельбы определенным патроном на различные типовые дистанции. Существуют баллистические сетки, которые имеют дополнительные боковые отметки, предназначенные для компенсации сноса пули ветром. Прицелы с баллистическими сетками дают стрелку преимущество в точности и скорости прицеливания.


оптический прицел


Стрелок, при выборе прицельной сетки своего оптического прицела, должен учитывать на какое оружие будет установлен прицел, в каких условиях, на каких дистанциях и по каким целям будет вестись стрельба. Для большинства охотников наиболее удобной будет прицельная сетка типа «LR Duplex», имеющая перекрестие нитей с утончением к центру.


Подсветка прицельной сетки​

При охоте в условиях плохой видимости, в сумерках, ночью, на фоне растительности тонкие нити прицельных сеток становятся плохо видимыми для стрелка. Для устранения этого недостатка производители оптических прицелов выпускают прицелы с подсветкой прицельной сетки.


оптический прицел



В старых военных прицелах подсветка прицельной сетки делалась по принципу спирали лампы накаливания, в темноте при включенной подсветке она светилась оранжевым светом. В современных оптических прицелах подсветка прицельной сетки сделана на основе светодиодов, которые питаются от маленькой батарейки-таблетки.


Чаще всего подсветка прицельной сетки прицела делается красного или зеленого цвета, реже синего. У многих современных прицелов имеется несколько цветов подсветки и его можно выбрать самому, с помощью переключателя. Крайне желательно, чтобы на прицеле имелась регулировка яркости свечения подсветки, иначе в некоторых условиях охоты, слишком яркая подсветка сетки прицела может засветить цель и стать препятствием для производства точного выстрела.

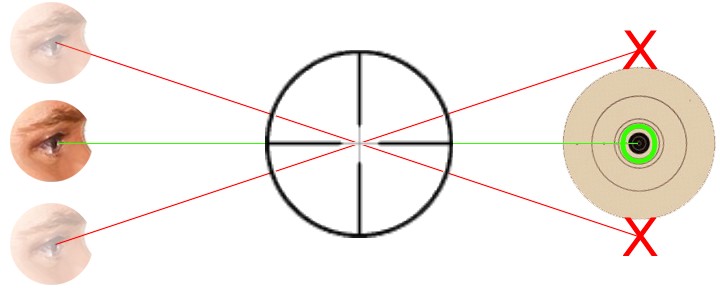

Параллакс​

Изображение цели в оптическом прицеле проецируется объективом на плоскость, где расположена прицельная сетка, параллаксом называют несовпадение плоскости изображения цели с плоскостью прицельной сетки.
В зависимости от того, в какой из плоскостей находится прицельная сетка, параллакс в этих двух типах прицелов будет выглядеть по разному. У прицела с передней фокальной плоскостью (FFP) при смещении глаза влево или вправо относительно окуляра, изображение цели как бы плывет относительно центра прицельной сетки и точка прицеливания уходит с цели. У прицела с задней фокальной плоскостью (SFP) параллакс проявляется немного по другому, при смещении глаза влево вправо относительно окуляра, прицельная сетка размывается и стрелок не может одновременно четко видеть и прицельную сетку и цель.


оптический прицел


Некоторые прицелы имеют фиксированную отстройку параллакса на определенную дистанцию, сделанную на заводе, без возможности изменения ее в дальнейшем. Другие прицелы, более дорогостоящие, часто с большим увеличением, имеют специальный механизм отстройки параллакса в зависимости от дистанции стрельбы, для этого в прицеле перемещаются либо вся группа линз объектива, либо только задняя часть линз, расположенная ближе к прицельной сетке.




Существуют две системы отстройки параллакса у оптических прицелов:

AO (Adjustable Objective)— кольцо отстройки параллакса расположено на объективе прицела, на кольце нанесена шкала дистанции фокусировки в ярдах или метрах. Такая система более распространена, так как простая и дешевая. Недостаток такой системы заключается в невозможности отстройки параллакса не отрываясь от цели.

SF (Side Focusing) — специальный регулятор находится сбоку прицела, можно выполнять регулировку параллакса не меняя положение тела и головы и не отрываясь от цели.

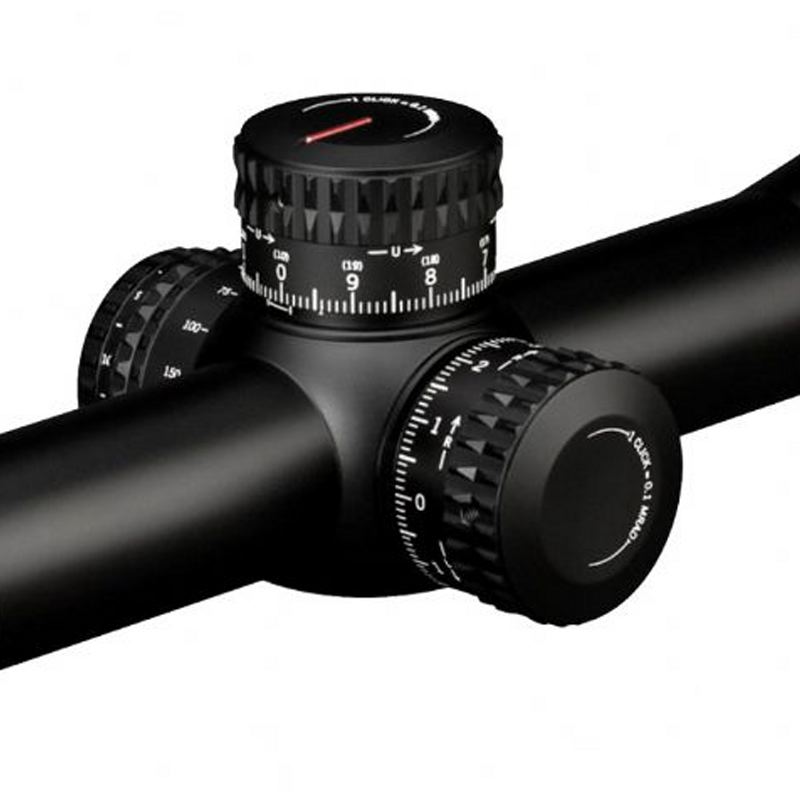

Механизм ввода поправок

Любой оптический прицел, после установки его на оружие требует пристрелки. Пристрелка прицела нужна для того, чтобы центр прицельной сетки совпадал со средней точкой попадания. Для этого в любом прицеле имеются специальные маховички, которые также называют барабанчики или турели. Один из барабанчиков регулирует перемещение прицельной сетки по вертикали, другой барабанчик регулирует сетку прицела по горизонтали.
Барабанчики на оптических прицелах могут быть двух типов: охотничьи и тактические.
Охотничьи барабанчики прицелов имеют откручивающуюся крышку, под которой спрятан сам крутящийся барабанчик. Крышка откручивается только при пристрелке прицела, после пристрелки прицела крышка закручивается. Во время охоты никакой регулировки прицела не делается.
Тактические барабанчики устроены таким образом, что подкручивать их можно в любое время. Непосредственно перед выстрелом,с их стрелок может внести необходимую поправку, в зависимости от дистанции выстрела, скорости и направления ветра.
Механизм поправок оптического прицела, должен обладать следующими обязательными качествами:
  • Механизм поправок оптического прицела должен иметь большой диапазон регулировок по вертикали, он должен составлять не менее 45-50 угловых минут (MOA). Такой диапазон поправок позволяет вести стрельбы на большие дистанции.
  • Механизм поправок оптического прицела должен обеспечивать строгую перпендикулярность настроек, то есть при регулировки прицела по вертикали, не должно быть ухода в сторону.
  • Механизм оптического прицела должен обеспечивать повторяемость поправок, то есть при регулировке барабанчика поправок в прямом и обратном направлении на одинаковое количество щелчков точка прицельная сетка прицела, должна указывать на одну точку.

Газонаполнение

Корпуса качественных оптических прицелов являются полностью герметичными и заполнены изнутри инертным газом, чаще всего азотом. Линзы прицела заполненного азотом не запотевают при перепадах температуры. Особенно важно это свойство прицела при охоте в сложных погодных условиях, при повышенной влажности и низких температурах.

Установка прицела на оружие

Многие карабины и винтовки имеют на ствольной коробке готовую планку Вивера/Пикатинни, или крепление типа «ласточкин хвост». Другие карабины и винтовки имеют посадочное место с отверстиями с резьбой, на это посадочное место устанавливаются либо кольца прицела, либо переходная планка Вивер/Пикатинни или типа «ласточкин хвост».


оптический прицел

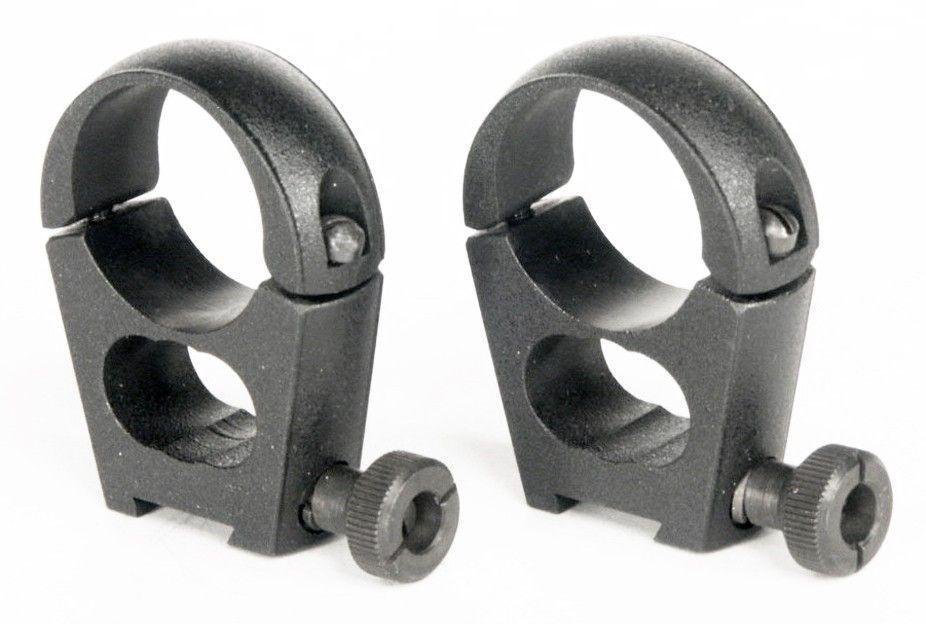

Кольца для прицела могут быть двух типов: диаметром 25,4 мм и 30 мм. Соответствующий тип колец подбирается в зависимости от диаметра трубы прицела. Также кольца различаются по высоте. Высоту колец прицела подбирают в зависимости от диаметра объектива прицела: чем больше диаметр объектива, тем больше должна быть высота колец.


оптический прицел




Кольца могут также быть в виде двух отдельных колец, так и в виде моноблока. Кольца в виде моноблока рекомендуется устанавливать на оружие имеющее сильную отдачу.

оптический прицел




Некоторые образцы охотничьего оружия отечественного производства, имеющие военное прошлое, могут предполагать установку прицела сбоку, на специальном кронштейн.
